GUR5紅外熱釋傳感器用于礦用電子圍欄防護系統中，礦用電子圍欄防護系統是一種安全防護系統，應用于掘進工作面、煤倉、密閉墻、帶式輸送機等井下關鍵危險區域的安全預警。該系統通過紅外感應技術、機器視覺識別技術等手段，實現作業人員進入危險區域時，及時發出聲光報警或觸發設備停機，避免事故發生。

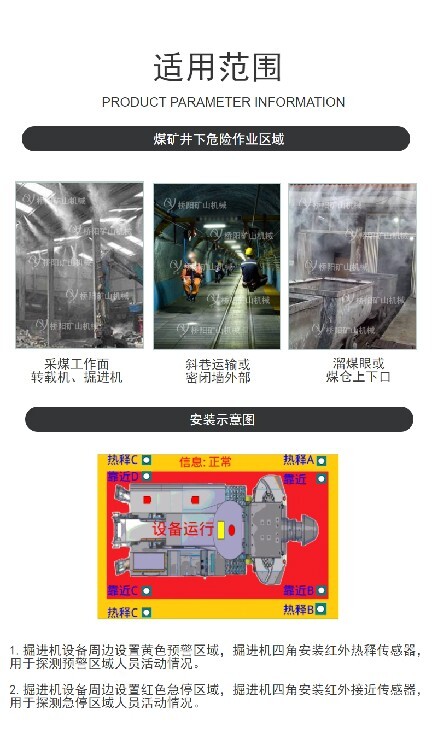

掘進機設備周邊設置黃色預警區域，掘進機四角安裝紅外熱釋傳感器，用于探測預警區域人員活動情況。
掘進機設備周邊設置紅色急停區域，掘進機四角安裝紅外接近傳感器，用于探測急停區域人員活動情況。


GUR5紅外熱釋傳感器的使用注意事項

裝載機用GUR5熱釋溫控傳感器人體傳感器用途：用于煤礦井底車場、猴車沿線等場所作人員檢測用，實現聲光報jing或語音提示，提醒現場人員注意安全。
裝載機用GUR5熱釋溫控傳感器運輸：包裝后的產品在避免日曬、雨雪直接淋襲，避免跌落，碰撞的條件下，可適用于水運、陸運和空運等各種運輸方式。

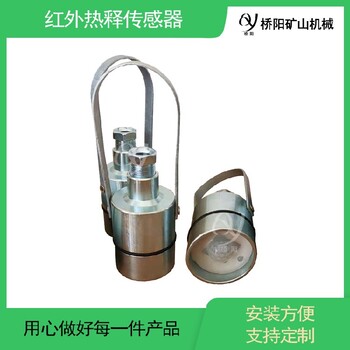

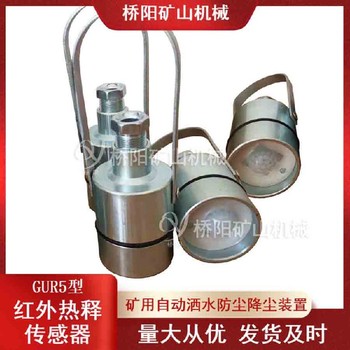

GUR5礦用熱釋紅外傳感器
煤礦噴霧降塵設備探測行人或行車，采集移動信號控制噴霧裝置，實現自動噴霧降塵功能。

礦用紅外熱釋傳感器GUR5的參數

11、輸出信號：開關量電平信號；
a)檢測到人體信號時，K由常態的≤0.5V低電平跳變?yōu)椤?V高電平；
b)沒有檢測到人體信號(即常態)時．K保持≤0.5V低電平狀態；
12、電源電壓波動適應性：當輸入電壓在10VDc～15VDc范圍內波動時。傳感器應能正常工作；
13、環境溫度：0℃～40℃；
14、平均相對濕度：≤95%；
15、傳輸距離：≤100m；
16、連接電纜：煤礦用移動橡套軟電纜連接。連接長度≤100m
17、關聯設備：ZP-127Z礦用自動灑水降塵裝置主控箱；
18、光控傳感器外形尺寸：φ65×180(mm)；
19．重量：0.6kg。


GUR5（A）礦用本安型熱釋紅外傳感器(以下簡稱傳感器) 用于煤 礦井下的大巷與皮帶巷,與主控箱配套來實現自動灑水防塵降塵。有人 經過傳感器時，傳感器及時感知并輸出信號給主控箱，自動停止灑水, 防止淋濕經過人員；人離開水幕后延時（時間可調）恢復灑水。

2 使用環境條件
a) 環境溫度；0℃~40℃;
b) 平均相對濕度≤95% ;
c) 大氣壓力；80kPa～110kPa ；


G U R 5 (A)紅外熱釋傳感器的參數
3.2 防爆類型：礦用本安型 ；
3.3 防爆標志：Exib ⅠMb。
4 主要技術參數
4.1 工作電壓 : DC12V；
4.2 工作電流 : ≤30mA；
4.3 感應距離：0m～5m；
4.4 感應角度：0 °~110 ° ;
4.5 輸出信號：1 路高低電平信號，低電平≤0.5V,高電平≥6V；
4.6 動作性能 : 當有人員進入傳感器監測范圍時，傳感器輸出低電平信號；當人員離開傳感器監測范圍時，傳感器輸出高電平信號。
4.7 本安參數
Ui ：DC13.6V；Ii ：1.1A；Ci ：0uF Li ：0mH 。
4.86 材質：Q235A

5.3 傳感器特點
a)防塵、防水，可以適應煤礦井下惡劣的工作環境；
b)性能可靠，工作穩定，誤報率低，無需校準；
c)反應準確、靈敏，檢測到人體信號后，瞬時作出反應，立即輸 出信號；
d)體積小，結構緊湊，安裝方便。



產品作用：通過在掘進機后10-20米位置安裝兩道GUR5熱釋傳感器，配合KXB127聲光語音報警器會對綜掘機機載語音播報的形式對人員誤入危險區域的情況進行報警。通知到掘進機司機及誤入人員。危險區域劃分為預警區域和報警區域，預警區域的距離大于報警區域的距離

GUR5人體熱釋傳感器可用于掘進設備、支護設備、輔助運輸設備、破碎機、帶式輸送機、溜煤眼（煤倉）、裝載機等設備，安裝滿足《關于推進全省煤礦井下危險作業區域安設“電子圍欄”的通知》（礦安晉〔2024〕56號）文件要求，可劃分為報警區、工作區以及停機區。
