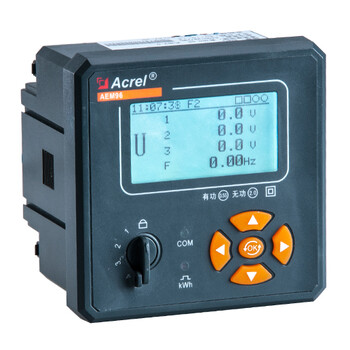

數字式多功能電表
1)所有中壓柜安裝多功能電表,儀表具有CPA(計量器具型式批準證書)認證2)不小于96mmx96mm盤面式安裝。
3)采用大屏幕點陣液晶顯示。
4)電壓、電流大誤差不超過士0.2%,有功電能0.5S級,無功電能2級。5)三相多功能電表應提供以下電量:三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率、電流需量、功率需量。6)測量正、反向有功電能/無功電能,可保存上12個月歷史電能數據。7)三相多功能電表應具有電壓、電流 2~31 次諧波測量功能,可面板查看各次諧波數據。
8)支持電壓、電流不平衡度和角度測量,支持三相電流THD,
9)三相多功能電表應具有分時計費功能。
10)支持事件記錄、值記錄和定值越限功能,多可記錄不少于30條SOE11)、數字式多功能電表頻率超限監測。
12)三相多功能電表應預留2D1+2D0+1路RS-485.
13)采用RS-485接口,Modbus通信協議。

多功能電力儀表能夠測量三相電網中的所有常用電力參數，三相電壓、三相電流、有功功率、無功功率、視在功率、頻率、功率因數、2-15次諧波測量、四象限電能、UIPQ 需量、模擬量輸入監測、開關量輸入監測，并帶有通訊接口、模擬量輸出、繼電器輸出控制、電能脈沖輸出等功能。多功能電力儀表具備多種擴展功能的輸入輸出方式可供選擇：1 路通訊接口、1 路模擬量輸出、路繼電器輸出、2路開關監測、本地或遠程的開關信號監測和控制輸出功能（ “遙信”和“遙控”功能）。液晶顯示、中文菜單，1路電能脈沖輸出、事件記錄功能。
采用寬頻開關電源，交直流通用AC/DC 80~270V。電能脈沖 無源光耦集電極輸出，固定脈寬 80mS±20%，方便校驗電表
符合國際標準的MODBUS-RTU 協議、支持DT/645協議，通訊速度4800~9600，校驗方式 N81、E81、O81。可變成遙控/報警繼電器輸出、容量 5A/250VAC 5A/30VDC、可編程報警電量、開關輸入、模擬輸入或者遙控方式。

技術指標
①電壓、電流精度：0.2級；有功電能精度：0.5s級，無功電能精度：2級，有功、無功、視在功率0.5級。
②電壓規格： 3×220V/380V（400V）。
③電流規格：AC 1A、5A（根據圖紙提供技術參數配置）。
④系統頻率：45-65Hz。
（2）功能要求
①儀表應具有液晶顯示，液晶顯示應直觀、清晰，文字部分采用簡體漢字或英文，數據顯示應采用國家法定計量單位。
②支持全電力參數測量（U、I、P、Q、S、PF、F）。
③支持雙向有功、無功電能計量，支持有功電能、無功脈沖輸出。
④能計量四象限無功電能，視在電能，支持復費率計量（歷史12月），復費率可設置4個時區、14時段、四種費率（尖峰平谷）；支持三相電流、有功功率、無功功率、視在功率實時需量及大需量。
⑤支持電能質量分析功能：電壓電流不平衡度測量、電壓與電流的相角度Φ，2-63 次分次諧波、奇偶次諧波含量及總諧波含量。
⑥儀器應內置不少于4路開關量輸入和2路開關量輸出功能用于采集斷路器分合閘狀態及斷路器故障狀態、遙控開關分合、報警等，2路4-20mA模擬量信號至后臺；支持RS485通訊，支持Modbus-RTU規約。
⑦多功能儀表技術規格參考安科瑞系列、溯高美系列、愛博精電產品。設備配置的儀器儀表和溫濕度，附帶二級及以上計量技術機構出具的檢定/校準證書。

接線方式：單相 三相三線 三相四線
額定測量電壓：AC200V、380V
額定測量電流：1.5(6)A 5(20)A
測量精度：0.5s
輸入電源：AC85V~265V，<5VA@AC220V
通訊接口：1×RS485，MODBUS-RTU
電能脈沖輸出：2路
開關量輸入：4路，干式
開關量輸出：2路，繼電器，AC250V/1A DC30V/3A
安全：絕緣電阻>=100M歐姆，耐壓＞2kV
工作溫度：-10~55°C,濕度：5～95%不結露,海拔：<2500m

APM5 系列網絡電力儀表(以下簡稱儀表)按IEC國際標準設計，具有全電量測量、電能統計、電能質量分析(包括諧波、間諧波、閃變)、故障錄波功能(包括電壓暫升暫降中斷、沖擊電流等記錄)、事件記錄功能及網絡通訊等功能，主要用于電網供電質量的綜合監控。該系列儀表配有功能豐富的 DIDO 模塊、AO 模塊、無線通訊模塊、漏電測溫模塊，可以靈活實現電氣回路全電量測量及開關狀態監控。

選配功能：
F:復費率
2M:2路模擬量輸出
T:4路NTC測溫
CE:以太網通訊
2C:擴展第2路通訊
WF:wiFi通訊
4G:4G通訊
L:1路漏電流測溫
S:0.2S級+故障錄波
LR:Lora通訊
NB:NB通訊
K:額外擴展2DI2DO(72外形)/4DI2DO(96外形)
1、儀表采用 5A/1.25mA 為 2 次互感方法接入時，儀表自帶 2 次側互感器應與現場一次側互感器保持距離，
以免出線干擾。
2、4G,NB,WF,LR,D10,D16,D24,D36 和 S 不能共選。
