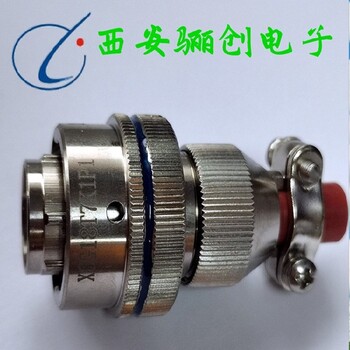

Y17系列圓形電連接器
??
Y17系列圓形電連接器廣泛應用于各種電氣設備之間的電路連接。
連接方式為卡口式，使用方便，鎖緊可靠，規格，有防誤插機構。
使用環境條件
工作溫度 ： -55～+125℃ -55～175℃*
相對濕度 ： 40± 2℃時相對濕度92～98%
工作氣壓 ： 101.33kPa～4.4kPa 101.33kPa～1.33Pa*
正弦振動 ： 10～2000HZ 加速度98 m/s2
10～2000HZ 加速度196 m/s2**
沖 擊 ： 加速度490 m/s2，980 m/s2**
碰 撞 ： 加速度392 m/s2
離 心 ： 加速度245m/s2，784m/s2**
注: *僅適用于Y17-1604；**僅適用于Y17-2804和Y17-2824。

主要技術特性
接觸件特性
插針直徑(mm) Φ1.5 Φ2.5 Φ3.5 Φ5 Φ7 Φ10
工作電流(A) 10 25 50 30* 75 100 200
接觸電(mΩ) ≤3 ≤1 ≤1 ≤1 ≤1 ≤1
? ? ? ? ? ? ? ?
絕緣電阻
標準大氣條件 潮濕條件 高溫條件
≥1000MΩ ≥20MΩ ≥500MΩ

耐電壓
標準大氣條件 低氣壓條件
AC 1000Vrms AC 250Vrms

機械壽命 500次

Y17外形及安裝尺寸

插頭
殼體號 D L
10 Φ22.5 31.5
12 Φ26.5 31.5
16 Φ33 31.5
20 Φ39 31.5
28 Φ52 68

方形法蘭盤式插座
殼體號 D D1 D2 d A B
10 Φ18.5 Φ17.5 Φ16 Φ3.4 24 18±0.2
12 Φ22.5 Φ21.5 Φ20 Φ3.4 27 21±0.2
16 Φ29.5 Φ27.5 Φ26 Φ3.4 32 26±0.2
20 Φ35.5 Φ33.5 Φ32 Φ5.5 42 33±0.2
28 Φ50 Φ45.5 Φ44 Φ5.5 53 42±0.2

圓形法蘭盤式插座
殼體號 D D1
16 Φ31 Φ26
20 Φ36 Φ32

夾線板式電纜罩
殼體號 D d L
10 Φ18.5 Φ7 17
12 Φ22.5 Φ10 17
16 Φ29.5 Φ13.5 25
20 大夾線 Φ35.5 Φ20 26.5
小夾線 Φ15.5 23
28 Φ50 Φ29 36.5

灌封式電纜罩
殼體號 D d L
10 Φ18.5 Φ9 18
12 Φ22.5 Φ13 18
16 Φ29.5 Φ17 28.5
20 Φ35.5 Φ23 28.5

90°彎式電纜罩
殼體號 D d L H
16 Φ29.5 Φ13 34 24.5
20 Φ35.5 Φ16 37 27.5

熱塑套管式電纜罩

5（1型）, 5a（2型）
殼體號 d1 L1 d2 L2 D
10 Φ10 27 Φ10 33 Φ23
12 Φ13 30 Φ15 33 Φ26
16 Φ18 32 Φ18 33 Φ32
20 Φ24 35 Φ27.7 33 Φ38

執行標準Q/321283LSB07-2004《Y17系列圓形電連接器技術條件》

型號標志Y 17 - 20 19 Z J 10 - 2a
代號 Y 17 - 20 19 Z J 10 - 2a
序號 ① ② ? ③ ④ ⑤ ⑥ ⑦ ? ⑧

① 圓形電連接器
② 設計序號
③ 殼體號：10，12，16，20，28
④ 芯數：1,3,4,7,12,19,24
⑤ 電連接器類別：T-插頭，Z-插座
⑥ 接觸件類型：J-插針，K-插孔
⑦ 插頭電纜罩形式及插座安裝形式：
插頭電纜罩：2-夾線板式，2a-大夾線板式（僅20號殼體），2b-小夾線板式（僅20號殼體），3-灌封式，4-90°彎式,5-熱縮套管式1型，5a-熱縮套管式2型，8-屏蔽夾線板式
插座安裝形式：10-方形法蘭盤，11-圓形法蘭盤
⑧ 插座電纜罩形式：2-夾線板式，2a-大夾線板式（僅20號殼體），2b-小夾線板式（僅20號殼體），3-灌封式，4-90°彎式，5-熱縮套管式1型，5a-熱縮套管式2型

J30JZ系列低插拔力微型矩形電連接器
產品特點
該系列產品的外型尺寸較同規格J30J常規產品外形尺寸小；長度短5mm（min),寬度小2.9mm(min),高度低2mm（min)。體積僅有J30J常規產品的40%左右，是一種結構合理可靠的微式矩形電連接器。
芯數：有9、15、21、25、37、51、66、74、100芯九種規格；
接觸件網絡（從對接端面看）：間距1.27mm，排距1.1mm；
插頭端采用低插拔力絞線式彈性插針，插拔力低，接觸可靠性高，機械壽命長；
接觸件尾端形式：壓接式、焊杯式、直插式、彎插式；
導線線芯截芯面積0.1mm2-0.15mm2.此外，還可采用線芯截面積為0.07mm2的導線，但產品型號需特殊注明。
產品性能符合GJB2446的要求。
主要技術特征
環境溫度 -55℃---+125℃ 接觸電阻 ≦10m歐
振動 10Hz-2000Hz??? 196m/s2 絕緣電阻 ≧5000M歐
隨機振動 功率譜密度0.4G2/Hz總加速度均方根值23.1G 介質耐壓 600V
?
沖擊 735m/s2? 11ms 機械壽命 20000次

特點
1、五健槽系統可防誤插，正確插合。
2、采用卡釘螺旋槽，可用視覺和聽覺檢查插頭插座是否插合到位。
3、安裝在插座表面的三只卡釘（圓周均布）滑入相應的插頭連接環螺旋槽，到槽底端，卡釘的嗒聲，表示插頭到位、連接器鎖緊。

防誤插
在絕緣體外圍上開有不同角度的鍵槽，可以按使用方需要由生產方轉位裝配、相同規格插頭插座不會誤插。以使相同品種規格的相同裝配序號對應的插頭插座能插入，不同裝配鍵序號對應的插頭和插座不能插入。鍵的轉位角如表，角度位置如圖：

標記代號 四個鍵槽安裝母Ⅰ 與主鍵Ⅰ的角度
Ⅰ V 155°
Ⅱ Y 95°
Ⅲ I 0°
Ⅳ L 100°
Ⅴ T 150°
絕緣安裝板的孔位排列
Y50DX絕緣安裝板孔位排列 從插合面看插針絕緣安裝板孔位
