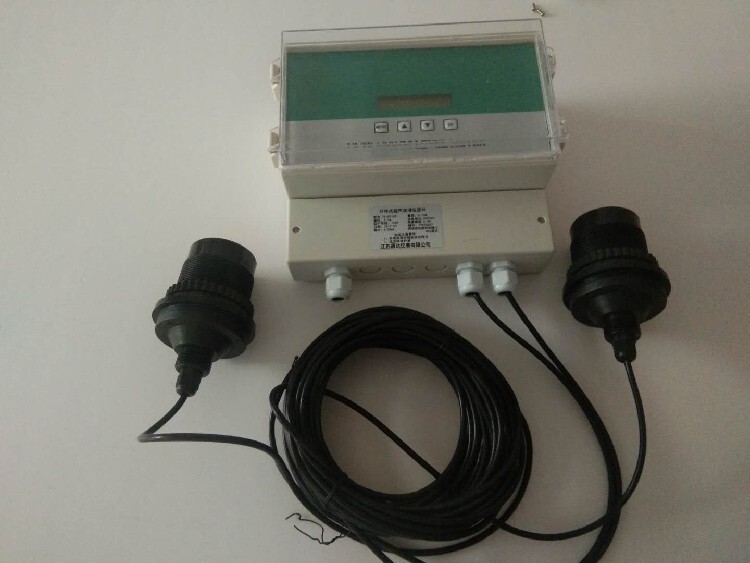

超聲波液位計是由微處理器控制的數字液位儀表。
在測量中超聲波脈沖由傳感器（換能器）發出，聲波經液體表面反射后被同一傳感器接收或超聲波接收器，通過壓電晶體或磁致伸縮器件轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
超聲波液位計由三部分組成：超聲波換能器、處理單元、輸出單元。

超聲波液位計可采用二線制、三線制或四線制技術，二線制為：供電與信號輸出共用；三線制為：供電回路和信號輸出回路立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；四線制為：當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
量程范圍：0-50米，多種形式可選，適合各種腐蝕性、化工類場合，精度高，遠傳信號輸出，PLC系統監控。

名　稱：石英玻璃管液位計
H-UBLGS型雙色石英玻璃管液位計與普通玻璃管液位計的區別是利用光的折反射原理，使玻璃管內有液部位呈綠色，無液部位呈，并且使用了耐高溫高壓的石英玻璃管，能在高溫、高壓及腐蝕性場合使用。
結構原理
H-UBLGS系列雙色石英玻璃管液位計可分為側裝式和頂裝式，頂裝式是以浮球?yàn)闇y(cè)量元件，通過連桿將液位變化傳給玻璃內的指示器上，可用于地下儲罐及槽的液位測量。用于界位測量的玻璃管液位計是以玻璃管內的浮標為測量元件，用以指示液位或界位。



技術參數

測量范圍（安裝中心距L）：500，600，800，1000，
1100，1400，1700MM;
可視范圍：S1、S2型H＝L-300；S3型H＝L；
工作溫度：-50～450℃；
伴熱蒸汽壓力：≤0.6MPa；
伴熱蒸汽夾套接頭：ZG1/2″（外螺紋）；

接液材質：碳鋼或1CR18NI9TI；
法蘭標準：JB/T82.1-94;（平面法蘭）；
JB/T82.2-94（凸面法蘭）；
公稱壓力：≤6.3MPa;
公稱通徑：DN20；DN（頂裝式）；
針閥自動關閉壓力：≥0.3MPA；
沖洗、排污口：M12×1.5（內螺紋）。
