光纖拉伸器
簡介

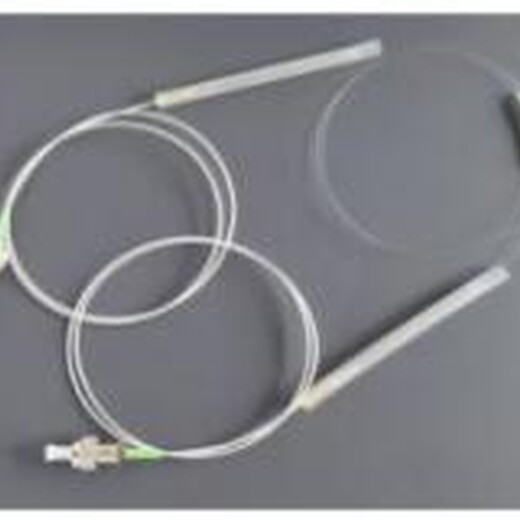

四川梓冠光電提供的PZ1型小封裝光纖拉伸器是一種低成本的光纖盤繞壓電陶瓷換能器（Piezo-electric）器件，作為一種性能出色的低成本相位調制器。在眾多傳感領域有非常重要的應用。
PZ1型光纖拉伸器標準產品采用SMF-28e光纖或者Panda型偏振保持光纖，的性能價格比超過所有其他已知的競爭產品。堅固小巧的封裝使得PZ1光纖拉伸器能夠容易被集成到小尺寸的系統中，多種輸出方式和連接器的選擇方便用戶使用。
特性
低成本
封裝小巧堅固
特的多層光纖盤繞技術
可以定制
模擬，數字信號控制
應用
光纖干涉儀
光纖激光器
光纖傳感
干涉型光纖傳感器
光纖相位調制器
規格參數
參數 Parameter | 性能 Performance |
外形尺寸：外徑×內徑×高度（mm） External dimensions: outer diameter × internal diameter × H(mm) | 40x40x16 |
直徑標稱位移［um@200V（±10%）（大電壓可1000V） Diameter nominal displacement [ um@200V (± 10%) (maximum voltage can be 1000V) | 0.25
|
推力［N@200V］ Thrust N@200V ] | 100
|
剛度［N/um］ Stiffness [N/um] | 200
|
驅動電壓范圍 Drive voltage range | 0 - 200V |
動態響應頻率 Dynamic response frequency | 0 - 30kzh |
光纖型號 Fiber optic model | smf-28e |
光纖接頭 Fiber optic connector | FC/APC |
光纖纏繞長度 Fiber winding length | 3 米（可由用戶設定長度） 3 m (length can be set by the user) |
PZT 陶瓷材料常數 PZT ceramic material constant | d31： -240 pm/V D31: -240 picometers/Volts d33 ：+580 pm/V D33:+580 picometers/Volts 電介質常數 ε：1900 Dielectric constant ε： one thousand and nine hundred 居里溫度:250°C Curie temperature: 250 ° C 密度: 7.5 g/cm33 Density: 7.5 g/cm 33 彈性順度 s33: 20x10-12 m2/N Elastic smoothness s33: 20x10-12 m 2/ N |
電極引線 Electrode leads | 紅色正極，黑色負極 Red positive pole, black negative pole |
