關鍵詞 |
多模機械式光開關模塊,機械式光開關模塊,機械式光開關,光開關 |
面向地區 |
品牌 |
其它 |
|
材質 |
鋁合金 |
工作溫度 |
低溫 |
類型 |
其它 |

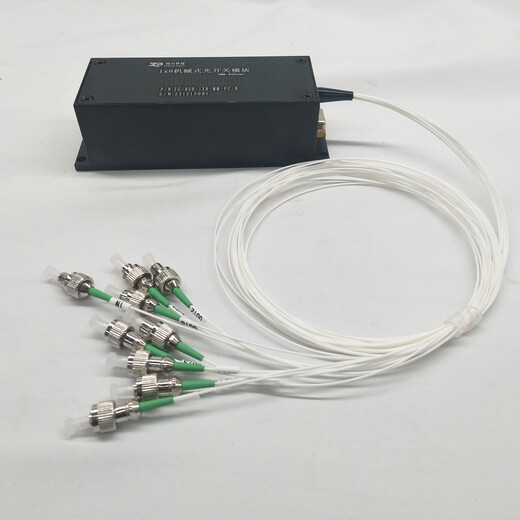

多模850nm機械式光開關模塊
特性
插入損耗極低
體積小
低信道串擾
高穩定性
應用
無源光網絡
光保護系統
測量系統
網絡監控
規格參數
工作波長 | nm | 532~980（MM） | 532~980（SM） | 1260~1620（MM） | 1260~1620（SM） |
測試波長(可選) | nm | 650/780/850/980 | 650/780/850/980 | 1310/1490/1550/1625 | 1310/1490/1550/1653 |
插入損耗 | dB | <1dB | <1.2dB | <1dB | <1.2dB |
回波損耗 | dB | SM≥50、MM≥30 | |||
信道串擾 | dB | SM≥55、MM≥35 | |||
偏振相關損耗 | dB | ≤0.05 | |||
波長相關損耗 | dB | ≤0.25 | |||
消光比 | dB | ≥18 | |||
溫度相關損耗 | dB | ≤0.25 | |||
重 復 性 | dB | ±0.02 | |||
使用壽命 | 次 | 切換107 次后(插損≤0.7 dB)、109次后(插損≤0.9 dB)、1010次后(插損≤1.5dB) | |||
傳輸光功率 | mW | ≤500 | |||
切換時間 | ms | ≤15（相鄰信道切換） | |||
工作溫度 | °C | -20～+70 | |||
儲存溫度 | °C | -40～+85 | |||
電 源 | V | 5 OR 12 | |||
模塊外形尺寸 | mm | 1~25路 132x47x34 | |||
mm | 25~35路 146x50X53 | ||||
管腳定義
DB9針串口管腳定義如下
管腳編號 | 管腳定義 | 功能說明 |
2 | SOUT | 串口數據發送端 |
3 | SIN | 串口數據接收端 |
5 | SGND | 串口信號地 |
8 | VCC | 電源正極，接DC 12/1A |
9 | GND | 電源負極 |
其他 | 懸空 | |
訂貨信息
工作波長 | 模塊外形尺寸 | 電源 |
532~980（MM） 532~980（SM） 1260~1620（MM） 1260~1620（SM） | 1-25 132x47x34 25-35 146x50X53 | 12V or 5V |
