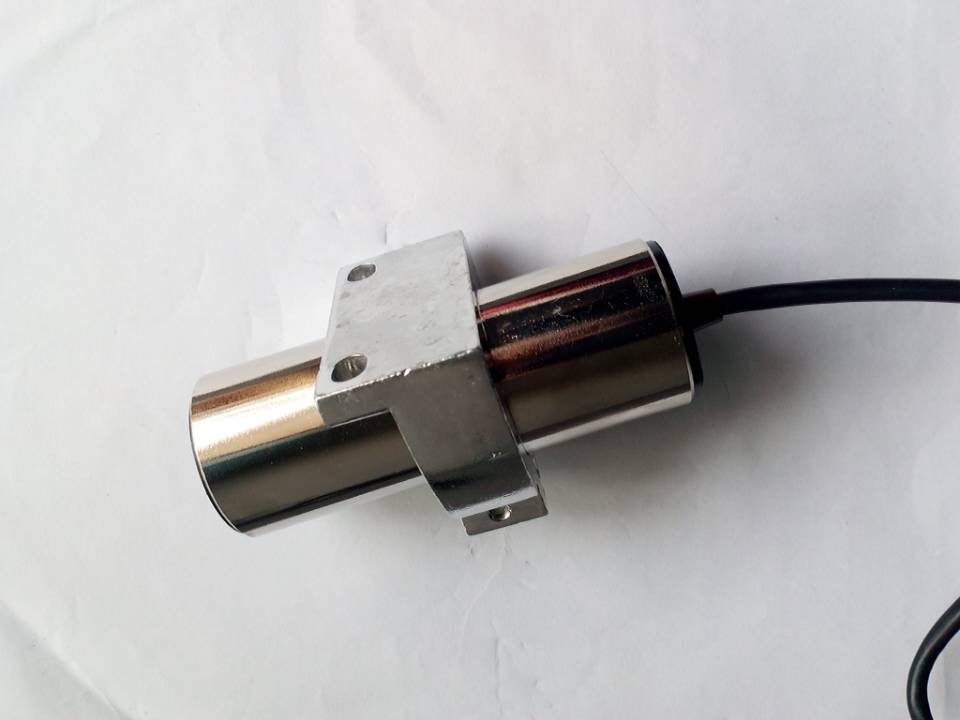

速度開關XDT-C-A2Y 轉速檢測儀，安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，RD－II型旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。

技術參數：

1、工作電壓 AC 220V/380V±10% 50Hz

2、輸入信號 10mV～10V

3、測速范圍 1.25m/s 1.6m/s 2.5m/s

4、整機功耗<15W

5、觸點容量 AC 380V 2A

    注：有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈。

特點：

1、非接觸式，無易損原件，使用壽命長；

2、防護等級高，密封性好，可防水、放塵，防凝露；

3、高強度了鋁合金精密壓鑄外殼，抗壓，抗沖擊力強；

4、外殼經過烤漆噴塑處理，耐腐蝕性強；

5、一體式設計，安裝方便，實用簡單，兩螺栓固定；

6、采用ARM單片機作為控制單元，反映速度快，精度高，誤差小；

7、雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；

8、4~20mA 模擬量輸出

9、輕、重報警雙開關量輸出

10、采用高接點容量繼電器輸出
