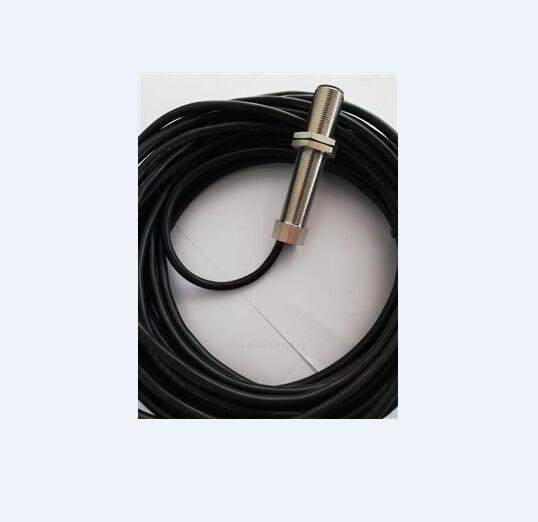

（HCH系列）無方向性齒輪測速傳感器HCH-M14-C43T-HL采用電感式感應原理來達到測速目的采用了新型工藝和特殊材料，傳感器靈敏度優于國內同類產品，有輸出信號大，抗干擾性能好，不需外接電源，可在煙霧、油氣、水氣等惡劣環境中使用。打滑開關、速度傳感器采用非接觸式探測感應與PLC有很好的兼容性，對于旋轉機械和輸送機鏈條的慢轉、超速、低速的檢查，常出現的（皮帶打滑、皮帶斷裂、堵轉、卡轉、超載慢轉、轉動鏈（帶）脫落，轉動軸斷裂等）故障均能有效及時處理，為企業預先做好維護的準備。

主要技術指標：

* 工作電壓:220VAC±15%、 24VDC±15%            負載電流:≤

* 絕緣電阻:＞500MΩ                            輸出信號:開關量信號

* 檢測速度范圍:1~200轉/分                      響應時間:＜2mS

* *小安全工作距離H1:≥20mm                    檢測距離H2:≤8mm

* 跳脫時間:3~17秒(自調)                        防護等級:IP66

* 環境溫度:﹣20℃~﹢60℃                        環境濕度:＜90%

* 外型尺寸:Φ30×105mm                         重    量:0.5Kg

* 筒體尾部:檢測指示燈，來一個信號，指示燈就閃爍一次。

電位器和刻度盤。跳脫時間可由3秒－17秒自由調定。

* 適應各類220VAC中間繼電器工作更能滿足用戶的需求。（產品配置中間繼電器）

安裝說明：

所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、破碎機等都應在其被傳動處(機器尾端)進行安裝。

機械安裝工序:

拆下端蓋，在端蓋中心鉆≥Φ12孔，在端蓋下部鉆Φ5.l孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架，在軸頭上鉆Φ5.1孔，攻絲M6、深10-15mm。

旋緊雙頭螺桿

裝端蓋

裝檢測片，H1≥20mm并用螺母固定

安裝旋轉探測儀、調整H2=4mm

有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可(請注意檢測片的平面與旋轉探測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請特別注意H1的距離)。

電器接線:HSBG-V3920EFD03S系列型旋轉探測儀和中間繼電器串聯使用。中間繼電器線圈耐壓220V，電流。

檢測片:材料普通鐵皮，葉片數量為2葉、4葉、6葉，檢測片尺寸l00×10×2mm。

跳脫時間參考公式:T＞［60秒×1.1（恒定值）］÷檢測片數÷被傳動轉數（X轉/分鐘）。

注意事項：

嚴禁未接中間繼電器直接串接220V電源，如因直接串接220V電源造成本產品損壞屬“人為損壞”，不在免費保修范圍內。

如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請特別注意H1的距離。

用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障?？煞乐褂捎诖蚧斐傻膰乐厥鹿实陌l生。

還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化并提高了安全性。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業得到了廣泛的應用。

具有性能穩定可靠、防塵、防震、防潮、體積小、壽命長，安裝方便等特點。廣泛應用于電廠、水泥廠、水泵廠、風機廠、煤炭、礦山、倉庫、石油化工、鋼鐵冶金、造紙廠等使用輸送設備的行業。

主要安裝在被傳動軸傍（皮帶機、提升機、斗提機、鏈式輸送機、皮帶秤、螺旋輸送機、研磨機、攪拌機、破碎機、泵、除塵器等轉動設備）常出現的（皮帶打滑、皮帶斷裂、堵轉、卡轉、超載慢轉、轉動鏈（帶）脫落，轉動軸斷裂等）故障均能有效及時處理，為企業預先做好維護的準備，減少事故隱患的發生，提高工廠效益！

速度開關安裝簡單，是應用電感感應原理檢測設備的“正常旋轉”或“異常慢轉、停轉”。具有“自識別正常轉速”的智能功能，屬真正的欠速開關。當設備出現異常，轉速低于正常轉速的三分之二時，輸出“異常慢轉”信號。可為計算機及時反饋設備的運轉情況；也可直接用于設備保護。

轉速傳感器由磁敏電阻作感應元件，是新型的轉速傳感器。核心部件是采用磁敏電阻作為檢測的元件，再經過全新的信號處理電路令噪聲降低,功能更完善。通過與其它類型齒轉速傳感器的輸出波形對比，所測到轉速的誤差極小以及線性特性具有很好的一致性.感應對象為磁性材料或導磁材料，如磁鋼、鐵和電工鋼等。當被測體上帶有凸起(或凹陷)的磁性或導磁材料，隨著被測物體轉動時，傳感器輸出與旋轉頻率相關的脈沖信號，達到測速或位移檢測的發訊目的。

特點:

靈敏度高 高可靠性 壽命長 觸發距離遠

信號觸發為鐵(軟)磁材料

可實現遠距離輸送 抗電磁干擾能力強

良好的抗沖擊性和抗震性

打滑開關不同于接近開關主要區別在于內部裝有延時電路，他可根據被動軸不同的轉速調整內部延時來達到保護設備的卡死堵轉，旋轉探測儀安裝在被動軸上如圖 1 他是通過裝在被傳動軸上的檢測片，利用電磁感應的原理給速度開關脈沖信號（當檢測片轉動到離速度開關 4-8 毫米距離時為一個脈沖），以圖一為例:通電瞬間速度開關通過串連的繼電器使繼電器吸合延時為設定的秒數，設備被動軸轉動一圈需要給速度開關兩個脈沖，如果速度開關設定在 8 秒，設備轉動一圈小于 8 秒，速度開關通過串連的繼電器無動作（繼電器保持吸合），當設備轉動一圈大于 8 秒，速度開關認為已發生卡死堵轉，通過串連的繼電器使電繼器跳脫(繼電器斷電)，保護設備

工作原理:

速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使出來與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器無需工作電源即可工作，當膠帶機運行速度低于本產品的設定值時，檢測器重的繼電器動作輸出控制信號，速度可任意調節。

大多數都輸出脈沖信號(近似正弦波或矩形波)。針對脈沖信號測轉速的方法有:頻率積分法(也就是F/V轉換法，其直接結果是電壓或電流)，和頻率運算法(其直接結果是數字)。

在自動化技術中，旋轉運動速度測量較多，而且直線運動速度也經常通過旋轉速度間接測量。直流測速發電機可以將旋轉速度轉變成電信號。測速機要求輸出電壓與轉速間保持線性關系，并要求輸出電壓陡度大，時間及溫度穩定性好。
