防爆電磁閥線圈TY3109D/DC24V電磁頭采用阻燃澆封材料將所用電氣元件裝在罩殼內內裝熔絲管,壓敏電阻等元件增強防爆性能,工作穩定可靠罩殼采用鋅合金材料能承受20J以上的沖擊力應用面廣,凡靜鐵芯座及高度能與線圈機配即可組裝成防爆電磁閥。防爆電磁閥線圈TY3109D/DC24V電磁頭和電磁閥配套使用，可以使電磁閥不防爆變成防爆，所以也叫作防爆電磁閥線圈該線圈可以在有潛在爆炸性可能的環境（II級）中使用，主要應用于氣動方面的特殊線圈使EV17S9電磁線圈系統更加完善、它完全滿足EV50014和EN50025的要求，屬于"澆封型"保護模式。

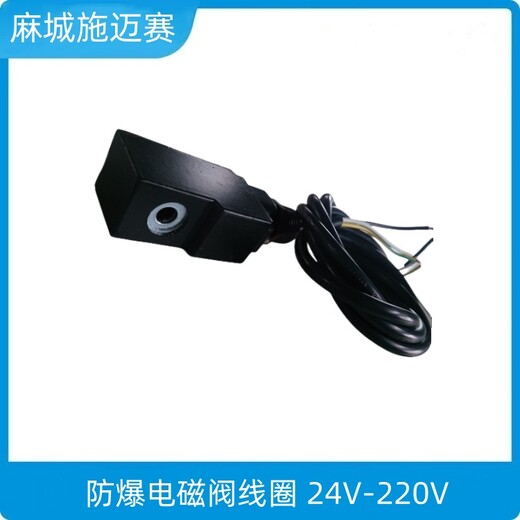

防爆電磁閥線圈TY3109D/DC24V電磁頭

產品介紹:

氣動閥門 防爆電磁閥線圈的詳細信息

品牌/型號:防爆電磁閥線圈TY3109D

適用范圍:氣動閥門

產品別名:防爆電磁閥線圈

氣動閥門 防爆電磁閥線圈氣動閥門

適用范圍:氣動蝶閥，氣動球閥，單作用，雙作用氣動閥門

電壓:220V或24V

頻率:50HZ電流:30mA

防爆標志:EX mIIT5

規格參數：

1.使用電壓：AC(220V、110V、36V)

DC(24V、12V)

2.消耗功率：AC（5VA） DC(4.5W)

防爆電磁閥線圈TY3109D,DC24V電磁頭

主要產品特性：

1，內部先導式結構；

2，滑柱式結構，密封性好，反應靈敏；

3，雙頭二位電磁閥具有記憶功能；

4，內孔采用特殊工藝加工，摩擦阻力小，啟動氣壓低，使用壽命長；

5，無需加油潤滑。

6，4M系列電磁閥采用側面板式安裝，可直接與執行器元件連接使用；

7，附設手動裝置，利于安裝調試；8，有多重電壓等級可供選用；

電磁換向閥規格及電性能參數；

1,主要型號說明4M系列板式電磁閥：單電控（4M210-8，4M310-08/10），雙電控（4M320-8，4M320-08/10）等；4V系列立式電磁閥：單電控（4V210-8，4V310-10,4V410-15），雙電控（4M220-8，4M320-10）等；3V系列立式電磁閥：單電控（3V210-8，3V310-10）等；ASCO電磁閥：551二位五通電磁閥

2，工作介質：壓縮空氣；

3，接管口徑：PT1/8,PT1/4，PT3/8；

4，位置數：二位五通，二位三通；

5，使用壓力范圍：0.15~0.8Mpa(21-114psi)；

6，電壓：,DC24V、AC220V、AC110V、AC24V、AC36V等；

7，防爆等級：澆筑型T4/T5/CT4；隔爆型BT4/CT4/CT6等；

產品特點：

1、可配套：SMC、YSC、PARKER、NORGREN、FESTO、ASCO等；

亞德客、山耐斯、金器、小金井、CKD等

2、防爆標志：ExmbIICT4 Gb及DIP A21 TA,T4，適用于氣動防爆及粉塵防爆的場所。

3、的內部過熱、過流、過壓三重保護，現場使用更加安全。

4、微電腦控制流程和真空全自動工藝使產品有高度的統一性和可靠性。

5、堅固的合金外殼和防爆抗潮填料，使產品能夠適用于各種惡劣環境。

安裝注意事項：

1.安裝前檢查是否有防爆標志， 編號，安裝時應核對電源，電壓及檢查及引入電纜的完整性；

2.檢查或維修時切斷電源；

3.線圈引入電纜為三芯線，其中黃綠雙色或黑色為接地線；

4.引入電纜接線處相應采取防爆措施并檢查各連線連接是否可靠；電纜的自由端在危險場所連接時，采用與使用環境相適應的防爆接線盒做過渡，并接入防爆產品內部；

5.防爆線圈內設有過壓保護裝置，，當使用電壓超過額定電壓20以上時，會引起保護裝置動作，導致線圈性斷路；

6.防爆線圈與電磁閥配套使用時，介質溫度不得超過60℃，閥體外露表面溫度不大于130℃；

7.安裝現場不存在對產品外殼有腐蝕作用的氣體；

8.用戶不得自行更換產品的零部件，應會同產品制造商共同解決運行中出現的故障，以杜絕損壞現象的發生；

接線

安裝：將電磁閥按說明書封面放置方式進行垂直安裝，并用密封墊、螺栓等與管道法蘭連接堅固。

注意事項：

1. MXF線圈設有內、外接地螺釘，使用時與地線可靠后方使用。

2.出線電纜與外部連接需采用相應防爆組的防爆型接線盒或直接引入防爆型開關等電器，以。

3.在現場拆裝斷電進行。

安裝使用注意事項

1、產品的安裝、使用和維護應同時遵守產品使用說明書、GB3836.13-1977“爆炸性氣體環境用電氣設備 第13部分：爆炸性氣體環境用電氣設備的檢修”、GB3836.15-2000“爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝(煤礦除外)”、GB3836.16-2006“爆炸性氣體環境用電氣設備第16部分：電氣裝置的檢查和維護(煤礦除外)”及GB50257-1996“電氣設備安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范”的有關規定。如用于I類危險場所應遵守I類危險場所的安裝要求。

2、安裝時應核對電源、電壓及檢查引入電纜的完整性。

3、檢查或維修時切斷電源。

4、線圈引入電纜為3芯線，其中黃綠雙色或黑色為接地線，并且內外接地牢固、可靠。

5、電纜的自由在危險場所連接時，采用相等等級的防爆接線盒作過度。

6、防爆線圈與電磁閥配套使用時，介質溫度不得超過60℃，閥體外露表面溫度不大于130℃。
