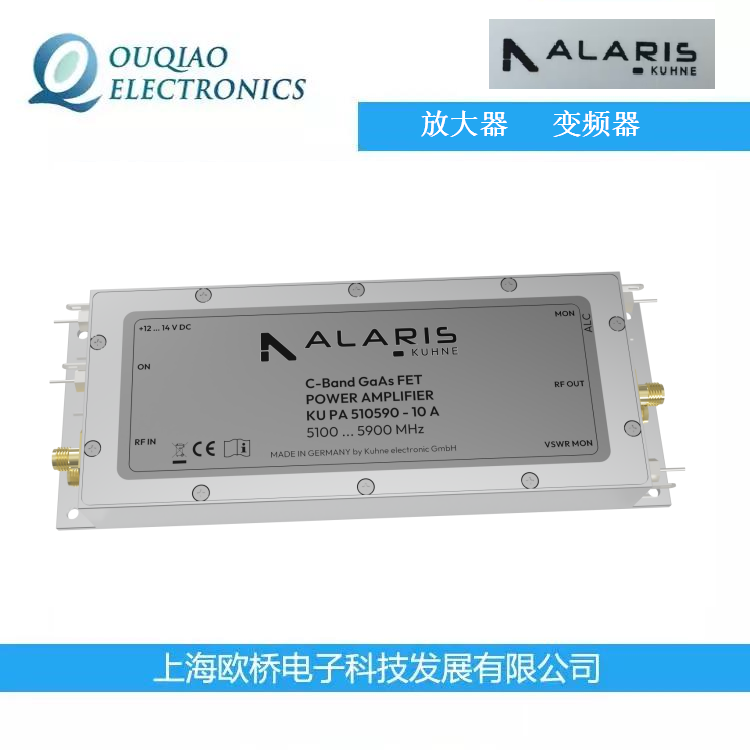

德國Kuhne原裝C波段RF功率放大器KU PA 510590-10A

品牌：Alaris Kuhne

型號：KU PA 510590-10A

企業簡介：

Kuhne電子的產品種類繁多且技術成熟，主要包括：

　　高線性度功率放大器(DVB-T)：用于數字電視廣播。

　　低噪聲前置放大器：專為射電天文研究領域設計。

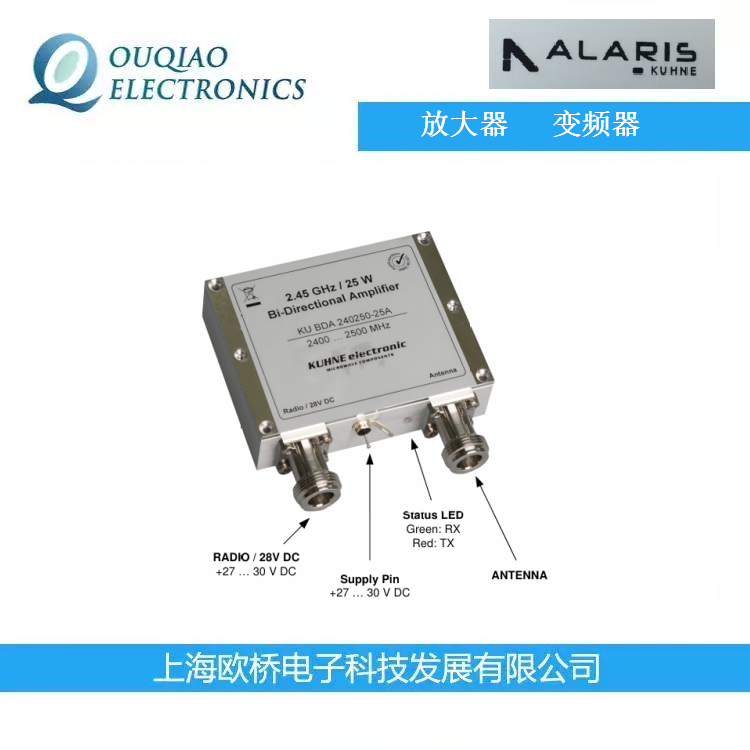

　　雙向放大器和信號發生器：用于射頻加熱等應用。

　　Kuhne電子的產品覆蓋頻率范圍從100 MHz到50 GHz，致力于為全球客戶提供佳的高頻和微波技術解決方案。所有產品的開發、設計和制造均在其位于巴伐利亞州的工廠進行，配備了的測量技術和實驗室設施，以確保產品的和創新性。

　　Kuhne電子于2022年被Alaris收購，成為其集團的一部分。Alaris 是一家的射頻技術控股和投資公司，致力于通過強大的RF/微波電子設計和組裝能力來增強其產品供應。通過整合Kuhne電子的技術和產品，Alaris 及其子公司將能夠在現有市場中占據特的地位，進一步推動射頻和微波系統解決方案的發展。

Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的企業。

產品介紹：

重要參數：

頻率范圍：5100-5900MHz

P1dB 的輸入功率：+7dBm

大輸入功率：+10dB

電源電壓：+12-14V DC

電流消耗：典型值4.5A，大5.5A

增益(小信號)：小35dB

產品詳情：

KU PA 510590 10 A是一款C波段RF功率放大器，適用于數字傳輸和廣播系統(如DVB、WiMAX)、COFDM系統(使用QPSK、QAM)以及模擬傳輸系統。

規格

頻率范圍：5100至5900 MHz

輸入功率：

P1dB時：典型值 +7 dBm，大值 +10 dBm

輸出功率：

P1dB(CW)：小39.5 dBm，典型40 dBm

COFDM：小33 dBm，典型34.7 dBm

效率：在39.5 dBm(CW)時，小14%，典型18%

增益：

小信號增益：小35 dB

平坦度：典型±1 dB

諧波抑制：在40 dBm時，小50 dB，典型60 dB

保護功能：輸出保護，過溫保護。

技術特點

GaAs技術

高線性度

隔離器用于高VSWR保護

可調ALC(自動增益控制)

反向保護

邏輯開/關控制

工作溫度范圍：-20至+55°C

輸入/輸出連接器：SMA-female，50歐姆

尺寸：158 x 60 x 20 mm

重量：320 g

該放大器需要安裝在散熱片上以避免過熱。

相關型號：

KU PA 640720-10 A
