關鍵詞 |
機械式1X20路,保偏光開關,機械式光開關,光開關 |
面向地區 |
品牌 |
其它 |
|
材質 |
鋁合金 |
工作溫度 |
低溫 |

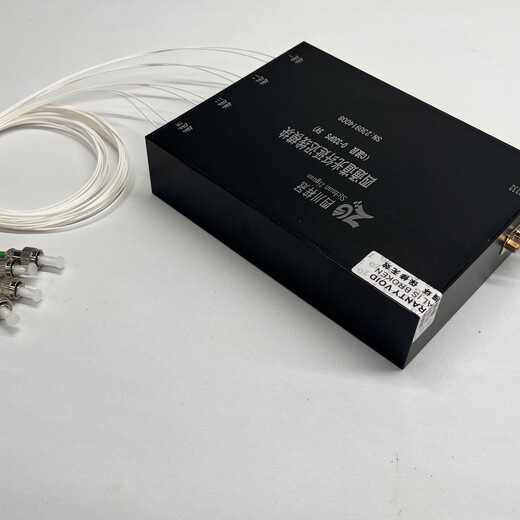

機械式1X20光開關模塊
機械式1X20開關模塊特性
插入損耗極低
體積小
低信道串擾
高穩定性
機械式1X20光開關模塊應用
無源光網絡
光保護系統
測量系統
網絡監控
機械式1X20光開關模塊規格參數
工作波長 Operating wavelength | nm | 532~980（MM） | 532~980（SM） | 1260~1620（MM） | 1260~1620（SM） |
測試波長(可選) Testing wavelength(Optional) | nm
| 650/780/850/980 | 650/780/850/980 | 1310/1490/1550/1625 | 1310/1490/1550/1653 |
插入損耗 Insertion loss | dB
| <1dB | <1.2dB | <1dB | <1.2dB |
回波損耗 Return loss | dB | SM≥50、MM≥30 | |||
信道串擾 Channel crosstalk | dB | SM≥55、MM≥35 | |||
偏振相關損耗 Polarization dependent loss | dB
| ≤0.05 | |||
波長相關損耗 Wavelength dependent loss | dB | ≤0.25 | |||
消光比 Extinction ratio | dB | ≥18 | |||
溫度相關損耗 Temperature dependent loss | dB
| ≤0.25 | |||
重 復 性 Repeatability | dB | ±0.02 | |||
使用壽命 Service Time | 次 | 切換107 次后(插損≤0.7 dB)、109次后(插損≤0.9 dB)、1010次后(插損≤1.5dB) After 107 switches (Insertion loss≤0.7 dB)、After109 ( Insertion loss ≤0.9 dB)、After1010 ( Insertion loss≤1.5dB) | |||
傳輸光功率 Light Transmission Power | mW | ≤500 | |||
切換時間 Switching time | ms | ≤15（相鄰信道切換） ≤15（Adjacent channel switching） | |||
工作溫度 Operating temperature | °C
| -20～+70 | |||
儲存溫度 Storage temperature | °C
| -40～+85 | |||
電 源 Power supply | V
| 5 OR 12 | |||
模塊外形尺寸 Module configuration dimensions | mm
| 1~25路 132x47x34 | |||
mm
| 25~35路 146x50X53 | ||||
