Windfreak SynthHD PRO 信號發生器 10MHz–24GHz雙通道微波發生器

品牌：Windfreak Technologies

型號：SynthHD PRO

 Windfark Technologies SynthD PRO是一款10 MHz至24 GHz的雙通道軟件可調射頻信號發生器和掃頻器，由運行Windows或Android的設備通過其USB端口控制和供電。

SynthHD PRO的雙立通道可以配置為以兩個不同頻率運行，或以不同相位運行同一頻率。這使得它可以用于天線波束控制應用或正交信號生成，通常用于圖像抑制頻率轉換。

SynthHD PRO還具有非易失性板載閃存，因此可以對其進行編程，在任何頻率、功率、掃描或調制設置（及其組合）下自行啟動，以便在現場無需PC的情況下運行。

這為您的射頻信號生成需求提供了一個高度移動、低功耗、輕量級的解決方案。

盡管SynthHD Pro的成本很低，但它仍具有的性能和高可靠性。

功能列表

10MHz–20GHz范圍內的振幅校準

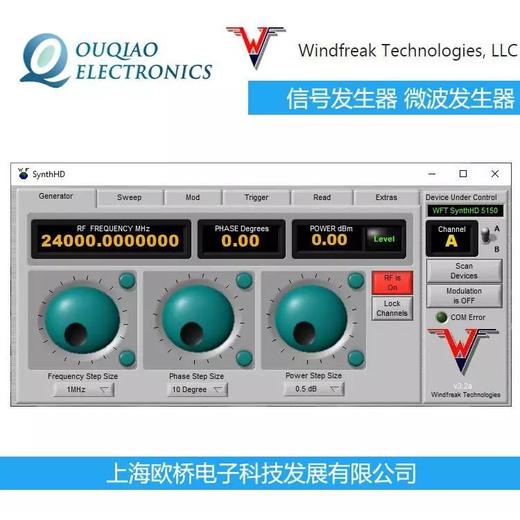

通過USB的開源Labveiw GUI軟件控制

使用或不使用PC運行硬件功能

車載32位ARM處理器

雙通道頻率、相位和振幅控制

正交（或其他相位）本振信號生成

1Hz頻率分辨率

每個通道上的01度相位控制

100uS射頻鎖定時間標準

高達+20dBm的輸出功率

01dB振幅分辨率

超過50分貝的功率控制

軟件GUI上的功率顯示

10MHz–100MHz外部參考輸入

可選10或27 MHz內部參考輸出

5ppm內部參考精度

內部和外部調頻、調幅、脈沖調制

脈沖調頻連續波

外部掃描、步進和調制觸發器

500點頻率和振幅跳表

雙通道頻率和振幅鎖定

通道啟用/禁用可節省能源

車載5個低噪聲線性穩壓器

0 X 2.15英寸，不包括射頻連接器

通過USB-C接口進行USB或UART控制

從20GHz到24GHz的運行未經校準

Features List

Amplitude calibration from 10MHz – 20GHz

Open source Labveiw GUI software control via USB

Run hardware functions with or without a PC

32-bit ARM processor on board

Two channel frequency, phase and amplitude control

Quadrature (or other phase) LO signal generation

1Hz frequency resolution

01 degree phase control on each channel

100uS RF lock time standard

Up to +20dBm output power

01dB amplitude resolution

Over 50dB of power control

Absolute power display on Software GUI

10MHz – 100MHz external reference input

Selectable 10 or 27 MHz internal reference output

5ppm internal reference accuracy

Internal and external FM, AM, Pulse Modulation

Pulsed FMCW Chirp

External sweep, step and modulation trigger

500 point frequency and amplitude hop table

Dual channel frequency and amplitude lock

Channel enable / disable saves energy

5 Ultra low noise linear regulators on board

0 X 2.15 inches not including RF connectors

USB or UART control via USB-C connector

Operation from 20GHz to 24GHz is uncalibrated
