岸電變頻電源負載試驗

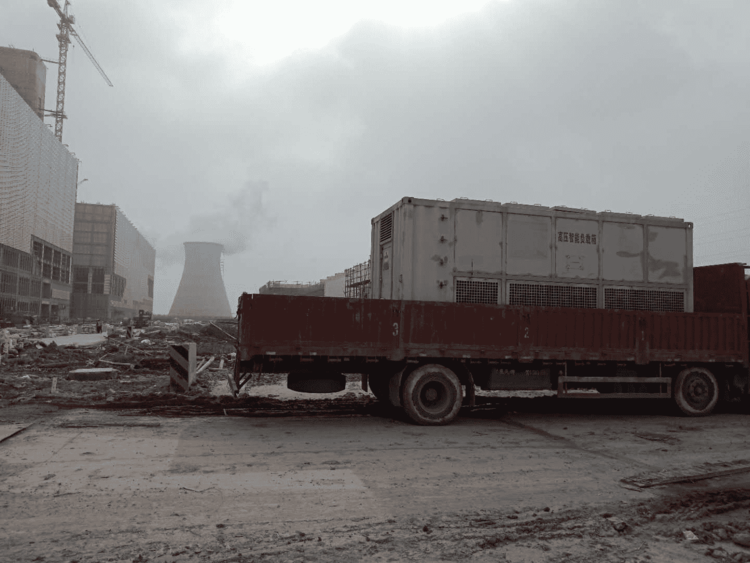

一、配套設備：阻感一體化負載箱6000KVA/AC6.6KV-0.44KV
RT-RL6000KVA/AC440V/PF:0.8/3P
二、測試原理：
重載測試為模擬負載測試，模擬負載測試常用于船用發電機、數據中心、岸電電源等的帶載能力測試，測試原理為：
1、采用降壓變壓器替代船上變壓器，把岸電電源輸出的6.6KV/ 60HZ電源轉化為0.44kV /60Hz
電源。
2、采用阻感一體化智能負載箱，替代船上負載。
3、利用智能負載箱測試岸電電源的帶載能力、諧波、頻率波動、電壓波等數值，岸電電源輸出電源的質量。
4、智能負載箱能采集各數值生成報表及曲線。
三、測試項目：
1、滿負載測試：額定電壓、額定功率下滿負載運行8小時。
提供數據：8小時運行報表智能負載箱電腦自動生成。隔離變壓器溫度：記錄溫控儀數據。
測試目的：測試變頻電源、隔離變壓器帶載能力。
2、1.1倍過載測試：額定電壓、額定功率下滿負載運行3分鐘。
提供數據：3分鐘運行報表智能負載箱電腦自動生成。隔離變壓器溫度：記錄溫控儀數據。
測試目的：測試變頻電源、隔離變壓器超載能力。變頻系統在1.1倍情況下能正常運行3分鐘。
3、突加試驗：0~分兩次加至滿功率。
提供數據：0~50%突加，50%~突加2次，提供突加曲線。
測試目的：測試變頻電源的電壓暫態電壓波動、頻率波動、電壓恢復時間。
4、突卸試驗：~0分一次突卸。
提供數據：~0%突減1次，提供突減曲線。
測試目的：測試變頻電源的電壓暫態電壓波動、頻率波動，電壓恢復時間。
5、電壓波動：暫態電壓波動、穩態電壓波動。
暫態電壓波動由突加突卸提供，穩態電壓波動由8小時滿載測試報表提供。
6、頻率波動：暫態頻率波動、穩態頻率波動。
暫態頻率波動由突加突卸提供，穩態頻率波動由8小時滿載測試報表提供。
7、諧波：電壓諧波量、電流諧波量。
提供報告：電壓諧波量、電流諧波量曲線。
測試目的：變頻電源諧波質量。
測試流程：
1、測試設備就位安裝及電纜敷設。
2、用安全圍欄隔離測試區域，限定人員出入測試區域。
3、測試電纜絕緣檢測。
4、智能負載箱開機調試。
5、由岸電電源廠家進行岸電電源操作，輸出額定電壓、額定頻率。
6、由測試廠家調節負載測變壓器輸出至440V。
7、由測試廠家調節智能負載箱功率因素至0.8。
8、由測試廠家做0~50%突加、50%~突加測試，智能負載箱電腦生成二份突加曲線。
9、由測試廠家做100~0%突減測試，智能負載箱電腦生成一份突減曲線。
10、調節負載至110%功率，進行1.1倍超載試驗，由負載測試提供3分鐘運行報表。
11、由設備廠家記錄，降壓變壓器和隔離變壓器溫度，每1分鐘1次。
12、調節負載至功率，進行滿載試驗，由負載側試提供8小時運行報表。
13、由設備廠家記錄降壓變壓器和隔離變壓器溫度，每20分鐘1次，并記錄溫升穩定值及穩定時間。
14、智能負載箱對提供岸電電源進行諧波測試，并生成諧波曲線。
15、導出智能負載箱報表及曲線，各測試曲線樣張。
16、關閉負載，岸電電源，輔助發電機等設備。拆除連接電纜，解除安全圍欄、重載測試結束。

高壓測試負載箱的技術特點：
1、測試負載箱為干式純阻性負載；
2、負載箱具有組合或直接驅動的單相或三相冷卻風扇，并具備風扇故障自動脫載保護功能；
3、負載箱保護溫度可調并裝有氣流傳感器，在氣流不暢時負載箱安全脫載；
4、高壓負載箱控制臺安裝在發電機控制室內，控制部件包括負載接觸器、過電流保護裝置和自動步進負荷控制器等。
5、控制柜負載投入設有手動投入和自動步進投入兩種模式；
6、高壓測試負載箱功率單元配置如下： 50KW、 50KW、100KW、100KW、200KW、500KW、700KW、700KW（合計功率等于額定功率） ；
7、測試負載箱安裝在室外地面，配置導風罩，箱體為戶外防水型，防護等級大于IP56。

發電機組測試流程

1、按照測試設備擺放示意圖進行設備擺放；
2、測試前高壓負載檢查； （檢查設備各項功能，設備絕緣檢查）
3、測試設備工作電源線連接，連接處緊固；
4、測試設備試機；
5、高壓開關測試柜與高壓負載箱之間的電源線連接，連接處緊固；
6、線纜絕緣測試；
7、開始測試；
8、合上高壓負載箱設備斷路器；
9、合上被測機組側高壓斷路器；
10、按操作流程進行測試；
11、測試過程信息、數據等收集；
12、測試完畢，關閉發電機組測試設備，斷開設備空開；
13、斷開高壓發電機組測試設備與高壓開關柜的電源線連接；（斷開之前用高壓驗電器測試后進行放電，確認不帶電后才能拆除電纜）
14、按規范依次按組斷開臨時電纜連接；
15、所有連接線纜放置在位置，并按類別分開；
16、設備放置在位置；
17、現場清理。
