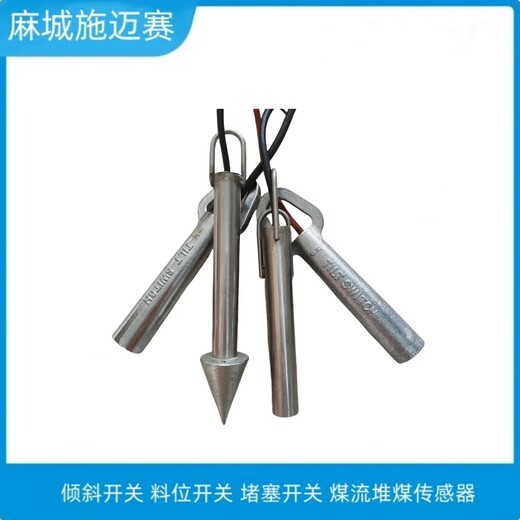

吊掛懸掛式傾斜開關HDSC-QXKG 24V適用于料流堵塞及料位檢測吊在料斗內，隨著投入物料的增加，當開關部分傾斜約17度時，料流內部的開關為就會動作并輸出接點信號。傾斜開關鑄鐵結構，耐磨性較強而且牢固，廣泛用于檢測散狀物料（如粉體、粒體、塊體）料倉或中轉料槽的上限料位。 傾斜開關是用不銹鋼鏈條吊在料斗內，隨著投入物料的增加，當開關部分傾斜約20度時，料流內部的開關為就會動作并輸出接點信號。傾斜開關耐磨性較強而且牢固，廣泛用于檢測固體（如粉體、粒體、塊體）料倉或中轉料槽的上限料位。

·動作角度約17度

·接點構成常閉接點

·接點容量 24VDC/220 VAC

·保護等級 IP67

·外殼：鑄鐵結構，表面鍍鎳鉻合金

型號：HDSC-QXKG ，ST-20、ST-20P、20-39、20-39-25、HNST-KG、MFFP20-30

ST傾斜開關，又稱煤流開關 ，料位開關、堵煤開關、料位檢測器。

一、產品簡介

傾斜開關內部元件進口。是一種結構簡單、使用方便、安全可靠的料流、料位檢測器。其體積小、安裝容易，堅固且抗腐蝕。用途：溜槽或轉接處堵塞探測器；輸送機皮帶跑偏探測器；翻車機卸料探頭；用于皮帶和振動給料機缺料或無料探測。

二、工作原理

垂直懸掛的傾斜開關在受到外力作用且偏離垂直位置15度以上時，開關內部的觸點動作，常閉觸點斷開（或常開觸點閉合）。當外力撤消后，傾斜開關回復到垂直狀態，觸點復又閉合（或斷開）。利用傾斜開關內觸點開合的變化來判斷設備的工作情況，以便及時采取措施，保護設備。

三、傾斜開關技術參數

型HDSC-QXKG，ST-20 20-39 20-39-25、KBC-220

1、額定觸點：24V/220VAC/2A

2、額定溫度：-20～100℃（可訂制200℃）

3、外殼材質：不銹鋼

4、電纜長度：6000mm（可以訂制）

5、探頭長度：180mm

6、探頭總長：210mm

7、尾部連接螺紋：M20×1.5×50

8、產品重量：1.2kg

HDSC-QXKG 輕型

1、額定觸點：24V/220VAC/2A

2、額定溫度：-20～100℃（可訂制200℃）

3、外殼材質：工程塑料

4、電纜長度：6000mm（可以訂制）

5、探頭長度：195mm

6、探頭總長：230mm

7、尾部連接螺紋：M20×1.5×50

8、產品重量：0.7kg

吊掛懸掛式傾斜開關HDSC-QXKG 24V適用于料流堵塞及料位檢測探測器和控制箱兩部分組成，適用于料流、堵塞及料位檢測。探測（感知）器采用非觸點與或門開關，控制箱采用控制電路控制，繼電器接點輸出，LED燈動作指示。

隔爆傾斜開關適用于各種嚴酷的環境，諸如礦山、倉庫、港口的爆炸性氣體環境中使用。尤其適合煤礦選煤使用.

①可以在惡劣環境條件下使用。由于傾斜開關是密封的，內部的傾斜和外界是隔絕的，因此它可以使用在有油、蒸汽、灰塵及腐蝕性氣體的環境中。

②通斷所需的外力小。是惟一能在常溫下保持液態的金屬，它的表面張力和比重都較大，只要稍加外力使傾斜開關產生傾斜，傾斜便可移動，使開關實現通斷。

③傾斜的導電性較好，傾斜開關電極間的接觸電阻一般小于100mΩ。

④傾斜開關允許通過的電流取決于電極的材料，鵲絲電允許電流為10A，而一般合金絲大允許電流一般為1A。

⑤由于傾斜開關的通斷由傾斜重力確定，所以它可以長期可靠地工作。

⑥電極的接點是液態接觸，無任何噪聲。

⑦由于傾斜可以流動只要加速度達到設定值以上，傾斜開關就可以通或斷，因而可以作為振動的敏感元件使用。

⑧體積小，形式多樣，且為全密封式器件。

吊掛懸掛式傾斜開關HDSC-QXKG 24V適用于料流堵塞及料位檢測是用來檢測膠帶輸送機在輸送散料過程中，落料部分是否產生堵塞的一種檢測裝置。當漏斗或落料管發生堵塞時，在感知器傾斜的狀態下其可發出報警信號，并及時控制停止送料，以便故障得到及時處理。傾斜開關適用于各種嚴酷的環境，諸如礦山、倉庫、港口的爆炸性氣體環境中使用。尤其適合煤礦選煤使用.

傾斜開關應用范圍 散裝物料運輸的溜槽或轉接處 輸送機皮帶跑偏檢測 翻車機卸料 皮帶機或震動給料機缺料/無料檢測 傾斜式溜槽或轉接處堵塞探測器：輸送機皮帶跑偏探測器；翻車機缺料探頭；用于皮帶和震動給料機缺料或無料探測。垂直懸掛的傾斜開關在受到外力作用。偏離垂直位置 20 度以上時，開關內部的觸點動作，常閉觸頭斷開。當外力撤銷后，傾斜開關恢復垂直狀態，觸點復又閉合。利用防爆傾斜堵塞開關內觸點開合的拜年話來判斷設備的工作情況，以便及時采取措施，保護設備。

特點是： 動作靈敏；整體密封性能良好,鋁合金制防水外殼，內外靜電噴塑；結構緊湊簡單，安全可靠，特別適用于選煤場，是目前國內同類產品中較理想的替測設備。產品概述垂直懸掛的傾斜開關在受到外力作用，偏離垂直位置15度以上時，開關內部的觸點動作，常閉觸點打開。當外力撤消后，傾斜開關回復垂直狀態，觸點復又閉合。利用傾斜開關內觸點開合的變化來判斷保護設備的工作情況，及時采取措施，以達到安全保護的目的。安裝時注意使用鋼絲繩或鏈懸掛產品，使用電纜保持松馳狀態，否則影響產品動作。用途：溜槽或轉接處堵塞探測器；輸送機皮帶跑偏探測器；翻車機卸料探頭；用于皮帶和振動給料機缺料或無料探測。

傾斜開關是用來檢測膠帶輸送機在輸送散料過程中，落料部分是否產生堵塞的一種檢測裝置。當漏斗或落料管發生堵塞時，在感知器傾斜的狀態下其可發出報警信號，并及時控制停止送料，以便故障得到及時處理。

隔爆傾斜開關特點是：動作靈敏；整體密封性能良好,鋁合金制防水外殼，內外靜電噴塑；結構緊湊簡單，安全可靠，特別適用于選煤場，是目前國內同類產品中較理想的替代進口檢測設備。

使用注意事項：

傾斜開關探測器除在電壓內的情況下可單使用，一般配合控制箱使用。

的控制裝置外殼的的防爆等級為ExdI，前面設有指示燈，綠燈為正常，紅燈為報警。控制設置中0-10秒的可調時間延時線路能避免傾斜開關因為瞬時傾斜而引起的誤動作，繼電器中有一組常開和一組常閉輸出觸點，便于連接外部報警或控制。

另外，的防水控制裝置外殼的防護等級為IP67，傾斜開關探測器除在電壓內的情況下可單使用，一般配合控制箱使用。的控制裝置外殼的的防爆等級為ExdI，前面設有指示燈，綠燈為正常，紅燈為報警。控制設置中0-10秒的可調時間延時線路能避免傾斜開關因為瞬時傾斜而引起的誤動作，繼電器中有一組常開和一組常閉輸出觸點，便于連接外部報警或控制。另外，的防水控制裝置外殼的防護等級為IP67傾斜開關用途：溜槽或轉接處堵塞探測器輸送機皮帶跑偏探測器翻車機卸料探頭用于皮帶和振動給料機堵料或無料探測常用型號列舉：吊掛式傾斜開關HDSC-QXKG 24V 20-39-25 傾斜開關20-39-50 傾斜開關21-39-25 傾斜開關21-39-50FM 傾斜開關20-31 傾斜開關20-32 傾斜開關20-33 傾斜開關20-30-SS 傾斜開關20-39B 傾斜開關20-39C 傾斜開關20-41 傾斜開關20-41-SS 傾斜開關20-59-NM-50 傾斜開關20-35-nm-f-4xSST 傾斜開關TRX-240-RC-SMP-BP2 傾斜開關DB-100 傾斜開關60-23-PX 傾斜開關
