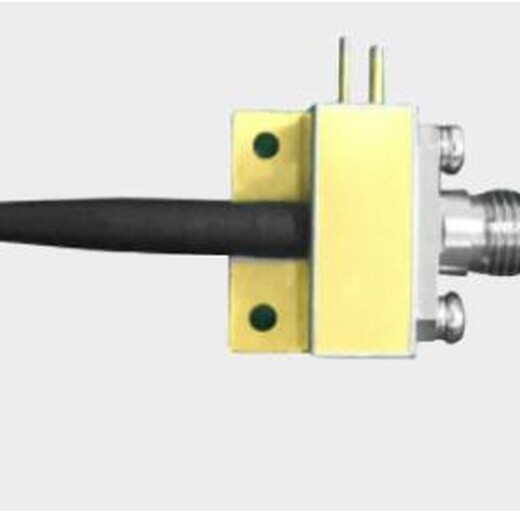

寬帶InGaAs光電探測器
簡介
寬帶InGaAs光電探測器由光電探測器芯片和偏置電路組成，飽和光功率可達10dBm，小型化，可原位替換EM169，標準SMA射頻口輸出。
特性
寬帶
低噪聲
應用
射頻拉遠
跟蹤遙測及控制
雷達電子
大值額定參數
參數 Parameter | 符號 Symbol | 條件 Condition | 小值 Min | 大值 Max | 單位 Unit |
工作電壓 Operating voltage | Vpd | — | 5 | V | |
儲存溫度 Storage temperature | Ts | — | -55 | 85 | ℃ |
工作溫度 Operating temperature | To | — | -40 | 70 | ℃ |
大接收光功率 Maximum received optical power | PIN | — | — | 10 | dBm |
規格參數
參數 Parameter | 符號 Symbol | 條件 Condition | 小值 Min. | 典型值 Typ. | 大值 Max. | 單位 Unit |
飽和光功率 Saturation optical power | PS | — | — | 10 | — | dBm |
調制帶寬 The modulation bandwidth | BW | — | 0.1 | 20 | — | GHz |
幅度平坦度 Amplitude flatness | AF | — | — | 2 | — | dB |
響應度 Responsivity | Re | — | — | 0.85 | — | uA |
波長 Wavelength | λ | — | 1260 | 1310/1550 | 1625 | nm |
輸出阻抗 Output impedance | ROUT | — | — | 50 | — | Ω |
光接口 Optical interface | FC/A PC（可定制） FC/A PC(Can be Customized) | |||||
光纖類型 Fiber type | 標準單模光纖，光纖直徑0.9mm，光纖長度1m Standard single mode fiber,Diameter 0.9mm,length 1m | |||||
射頻接口 Radio frequency interface(RFI) | SMA | |||||
尺寸 Size | 17.78mm x 12.7mm x 8.9mm | |||||
訂購信息
波長 Wavelength | 飽和功率 Saturation power | 帶寬 Bandwidth | 連接頭 Connector |
13=1310nm | 10=10dbm | 20=20GHZ | FC/APC |
15=1550nm | X |
