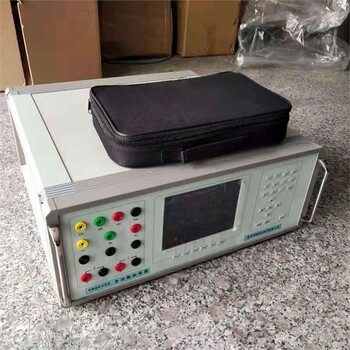

HN8006A電壓監測儀檢定裝置
是參照電力行業標準DL500-92《電壓監測儀訂貨技術條件》而設計的。該產品采用大規模可編程邏輯門列陣（FPGA），高速D/A轉換器，通過直接數字合成（DDS）技術生成單相可調頻，調幅，調諧信號源，再經大功率精密運放將信號進行功率放大。該產品內置電壓、電流、功率、時間標準，采用模擬閉環反饋和數字PID調節，使輸出電壓自動長期穩定地跟蹤設置參數。
1 交流電壓量程 140V、280V、600V 大輸出容量 20VA；
2 交流電流量程 0.2A、1A、10A、20A 大輸出容量 20VA；
3 交流電壓、電流調節范圍 0～ ， 調節細度 0.01%RG、0.1%RG、1%RG、10%RG；
4 工頻交流電壓、電流準確度 0.05% ；
5 有功功率準確度 0.05% ；
6 無功功率準確度 0.1% ；
7 電流對同名相電壓的相位準確度 0.05%；
8 頻 率 調節范圍 45～65Hz， 調節細度 0.001Hz，調定值準確度0.01Hz；
9 相 位 調節范圍0～359.990， 調節細度 0.010；
功率因數 調節范圍0～±1， 調節細度 0.0001；調定值準確度0.0005；
10 交流電壓、電流輸出波形失真度 ≤0.2%；
11 交流電壓、電流及功率輸出穩定度 0.01%RG /1min；
12 諧波2～31次，幅度0～40%，各次諧波相位細度0.010·N（N為諧波次數）；
13 直流電壓量程 5V、65V、500V、1000V 大輸出容量20W；
14 直流電流量程 0.1A、0.2A、1A、10A、20A 大輸出容量20W；
15 直流電壓、電流調節范圍0～，調節細度0.01%RG、0.1%RG、1%RG、10%RG；
16 直流電壓、電流輸出穩定度 0.01%RG /1min
17 直流電壓調定值準確度 0.05% ；
18 直流電流調定值準確度 0.05% ；
19 直流75mV輸出準確度 0.05%；
20 電能表測量綜合誤差 0.05% ；
做完阻抗定值校驗后，請退出距離保護壓板并投入零序保護壓板，否則容易造成兩種保護搶動的現象。選擇“零序電流定值校驗”測試項目后，單擊“添加”按鈕，彈出的對話框如右圖所示：
“啟動值”欄用于測試保護的啟動電流。保護是否啟動往往可以從保護的啟動指示燈上觀察到。也常常用來替代Ｉ段，從而由“啟動值”、“Ｉ段”、“Ⅱ段”一起構成保護的Ｉ、Ⅱ、Ⅲ三段，
這里的“故障方向”可以根據需要進行選擇，在“正向”或“反向”的方框內單擊可以相互切換。
默認情況下選擇0.9和1.0兩種試驗電流倍數。0.9時，保護應可靠不動作，1.0時，保護應可靠動作。短路電流 = 零序電流定值×設定倍數。
