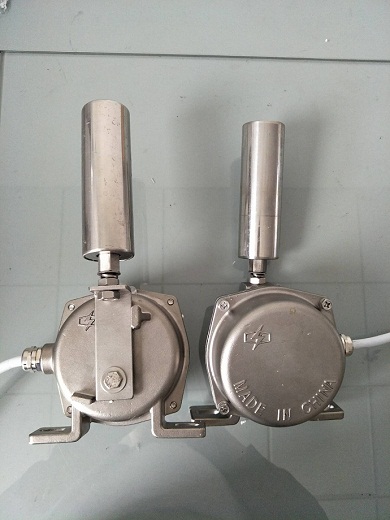

結構簡單LEDP220TNL防偏開關由硬接點及地址編碼電路組成，兩個微動開關分別用于YI級跑偏報警硬接點和二級跑偏報警硬接點，分別用于輸送機跑偏報警和緊急停機，當?shù)刂肪幋a兩級跑偏開關發生動作時，地址編碼電路將立即通過通訊回路發送報警信息及地址編碼。地址編碼兩級跑偏開關內部采用微動開關作為硬接點，安QUA可靠，在地址編碼開關失去供電情況下地址編碼兩級跑偏開關可具有普通保護開關的功能，不影響安QUAN保護功能。

跑偏開關基本原理：

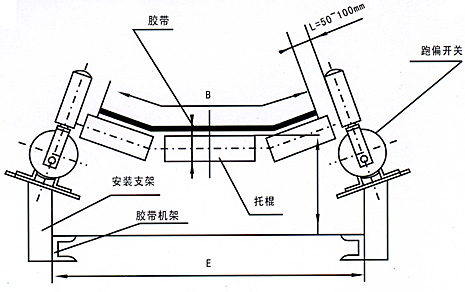

    輸送機在運行中，當皮帶跑偏且與開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。YI級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。

技術規格：

1、接點容量：2個SPDT 400VAC 10A

2、 動作角度：20°
3、纜繩動作張力：49±10N (5±1kgf)
4、 側面滾輪傾斜角度：≤75°
5、 防護等級：IP65
6、環境溫度：-20℃～+80℃
7、電纜入口：M20×1.5
8、電纜規格：6~12 mm

防爆型兩極跑偏開關是輸送帶自動化中不可缺的產品。可以用于地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機，起重臂限位；裙邊給料機/輸送機；重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。

特點：

1、結構簡單實用、性能穩定可靠

2、防塵、防震、防潮

3、體積小、重量輕、壽命長

4、安裝方便，免維護

5、輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統

6、電源適應性廣：24~380V

兩極跑偏開關又稱防偏開關。用于檢測帶式輸送機運行中的跑偏現象，按皮帶實際跑偏量輸出報警或停機信號，可有效的防止由皮帶跑偏而產生的事故。本系列跑偏開關具有兩級動作功能。一JI動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。
