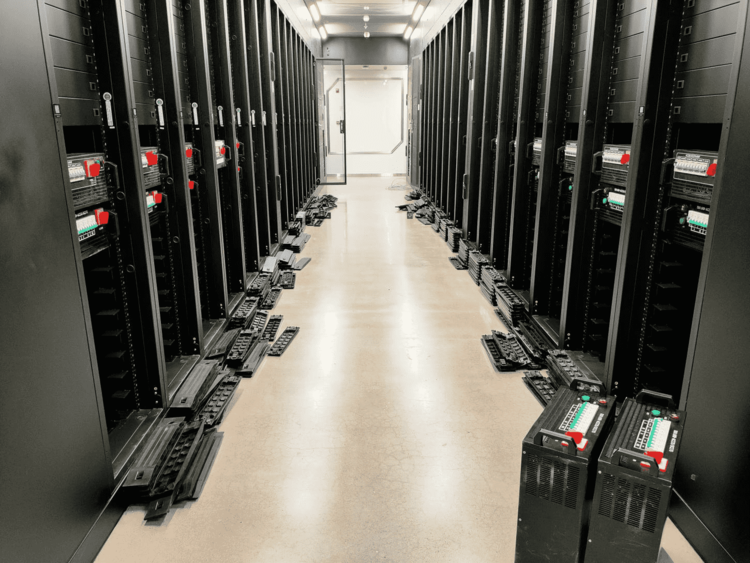

直流負載箱產品說明：?

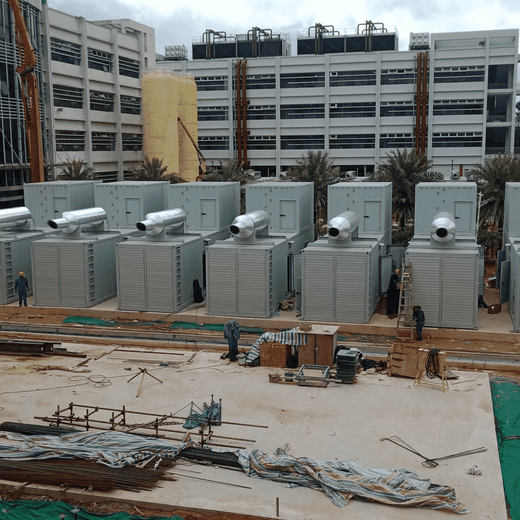

　　直流負載箱（電放負載）應用于各類發電機及UPS電源的日常維護測試、工程驗收、出廠檢驗測試。普遍存在并急需解決的問題：根據眾多基層維護工作人員的調查反映，目前UPS設備維護工作中普遍存在的維護技術難題是。各類UPS設備的輸出功率與帶載能力的檢測工作一直以來無法有效順利進行，只有等到供電故障發生后才知道是發電機組性能出現問題了。?直流負載箱（電放負載）可以經過帶載試驗來測試各類發電機組及UPS設備的輸出功率與帶載能力。
直流負載箱（電放負載）功能介紹：?
1、新裝UPS設備的工程驗收時，檢測UPS設備輸出功率及蓄電池能否達到設計要求。
2、UPS設備日常維護例行檢測，根據新頒發通信電源維護規程要求，每年要對UPS設備進行核對性放電試驗。
3、功率、電壓、電流、頻率、等等重要參數的測試數據一目了然。
4、可設定恒功率放電值（無段式）
5、所有能電熱元件均符合UL安全規格
6、具有風扇故障檢測、過壓、過流、漏電等保護功能。
可多部并聯放電，以適應大電流放電的場合。
直流負載箱（電放負載）應用領域：
　　?檢測電源、UPS設備、交流穩壓器、逆變器、開關電源等通信交流設備的輸出功率與帶載能力。

UPS不間斷電源測試流程：
測試UPS的主要目的是鑒定UPS的實際技術指標能否滿足使用要求。UPS的測試一般包括動態測試和穩態測試兩類。穩態測試是在空載、50％額定負載以及100％額定負載條件下，測試輸入、輸出端的各相電壓、線電壓、空載損耗、功率因數、效率、輸出電壓波形、失真度及輸出電壓的頻率等。動態測試一般是在負載突變(一般選擇負載由0％—100％和由100％-0％)時，測試UPS輸出電壓波形的變化，以檢驗UPS的動態特性和能量反饋通路。
動態測試
1.突加或突減負載測試
先用“電源擾動分析儀”測量空載、穩態時的相電壓與頻率，然后突加負載由0％至100％或突減負載由100％至0％，若UPS輸出瞬變電壓在-8％-+10％之間(可依具體機型的該項指標而定)，且在20ms內恢復到穩態，則此UPS該項指標合格；若UPS輸出瞬變電壓超出此范圍時，就會產生較大的浪涌電流，無論對負載還是對UPS本身都是極為不利的，則該種UPS就不宜選用。
2.轉換特性測試
此項主要測試由逆變器供電轉換到市電供電或由市電供電轉換到逆變器供電時的轉換特性。測試時需有存儲示波器和能模擬市電變化的調壓器。
轉換試驗要在100％負載下進行，特別是由市電轉換到UPS上時，相當于UPS的逆變器突然加載，輸出波形可能在1～2周期內有±10%的變化。切換時間就是負載的斷電時間。此項測試是檢測轉換時供電有無斷點，如有斷點，且斷點超過20ms就會造成信號丟失。在線式UPS一般不會有斷點，但其波形幅值會有瞬時變化，要求在半周期內消失。另外，因?yàn)閁PS在市電正常時，逆變器工作頻率是跟蹤市電頻率的，一旦市電中斷，逆變器頻率完全由控制電路的本機振蕩器來控制，這一突然變化是隨機性的，它與市電中斷前的瞬間狀態和本機振蕩器的狀態有關，這種頻率控制的瞬態變化，可能造成輸出頻率變化達30％，很多負載無法適應這一變化。
穩態測試
所謂穩態測試是指設備進入“系統正常”狀態時的測試，一般可測波形、頻率和電壓。
1.波形
一般是在空載和滿載狀態時，觀測波形是否正常，用失真度測量?jī)x，測量輸出電壓波形的失真度。在正常工作條件下，接電阻性負載，用失真度測量?jī)x測量輸出電壓波形總諧波相對含量，應符合產品規定的要求，一般小于5％。

2.頻率
一般可用示波器觀測輸出電壓的頻率和用“電源擾動分析儀”進行測量。目前UPS的輸出電壓頻 率一般都能滿足要求。但當UPS的頻率電路，本機振蕩器不夠時，也有可能在市電頻率不穩定時，UPS輸出電壓的頻率也跟著變化。UPS輸出頻率的精度一般在與市電同步時，能達到±0．2％。

3.輸出電壓
UPS的輸出電壓可以通過以下方法進行測試判斷：
(1)當輸入電壓為額定電壓的90％，而輸出負載為100％或輸入電壓為額定電壓的110％，輸出負載為0時，其輸出電壓應保持在額定值±3％的范圍內。
(2)當輸入電壓為額定電壓的90％或110％時，輸出電壓一相為空載，另外兩相為100％額定負載或者兩相為空載，另一相為100％負載時，其輸出電壓應保持在額定值±3％的范圍內，其相位差應保持在4°范圍內。
要在不平衡負載情況下，使負載電壓的幅值和相位，保持在允許范圍內，逆變器的設計就做到每相都能單調整。在對每一相電壓的幅值和相位分別控制的情況下，可以做到三相負載電壓始終是對稱的。有的UPS不是每相都能單調整，所以，當接單相負載時，輸出電壓就會出現明顯的不平衡。對于這類UPS，就不能進行此種測試，使用時，也使三相負載盡量平衡。
另外，上述的不平衡負載一相為空載，另外兩相為額定負載或者兩相為空載，另一相為額定負載的條件較為嚴酷，有的機器是在不平衡負載為兩相為額定負載，另一相為70%的額定負載或者一相為額定負載，另兩相為70％的額定負載條件下來測試輸出電壓（各相電壓，線電壓）的穩壓精度和三相輸出不平衡度。
(3)當UPS逆變器的輸入直流電壓變化土15％，輸出負載為0％—100％變化時，其輸出電壓值應保 持在額定電壓值±3％范圍內。這一指標表面上與前面所述指標重復，但實際上它比前面的指標要求更高。這是因?yàn)榭刂葡到y(tǒng)的輸人信號在大范圍內變化時，表現出明顯的非線性特性，要使輸出電壓不超出允許范圍，對電路要求就更高了。
4.效率
UPS的效率可以通過測量UPS的輸出功率與輸入功率求得。UPS的效率主要決定于逆變器的設計。大多數UPS只有在50％—100％負載時才有比較高的效率，當?shù)陀?0％負載時，其效率就急劇下降。廠家提供的效率指標也多是在額定直流電壓，額定負載(cosφ=0.8)條件下的效率。用戶選型時好選取效率與輸出功率的關系曲線和直流電壓變化±15％時的效率。
效率等于輸出有功功率比輸入有功功率再乘以100％，輸入功率不包含蓄電池的充電功率。測試是在正常條件下，負載為100％或50％的阻性負載情況下測量。從經濟角度講，機器的，可以節省電費，選用容量時，其裕量系數也可以減小些。
常規測試
1.過載測試
過載特性是用戶極為關心，也是衡量UPS電源的一項重要指標。過載測試主要是檢驗UPS整機的過載能力，即使運行中出現過負荷現象時，UPS也能維持一定時間而不損壞設備。過載試驗按設備指標測試，并且要在25℃以內的室溫下進行。
2.輸入電壓過壓、欠壓保護測試
按設備指標輸入電壓允許變化范圍進行測試，一般UPS允許輸入電壓變化±10％，當輸入電壓超過此范圍時應報警，并轉換到蓄電池供電，整流器自動關閉，當輸入電壓恢復到額定允許范圍內時，設備應自動恢復運行，即蓄電池自動解除，轉為由市電運行。在蓄電池自動投入和解除的過程中，UPS輸出電源波形應無變化。
注意，此項測試一定要接線正確，特別是相序接對。另外，有的UPS在市電超出+10％范圍時，只有報警，而無蓄電池自動投入的性能，只有當市電低于—10％范圍時，才有蓄電池自動投入的功能。而有的UPS則是在市電超出±10％范圍時，都有蓄電池自動投入的功能，測試時請注意這一點。

3.放電測試
放電測試主要是檢驗蓄電池的性能。放電試驗時，一是要記錄放電時間；二是要觀測放電時的輸出電壓波形及放電保護值；三是要檢查是否有“落后”電池。放電試驗前對蓄電池作連續24h的不間斷充電。

變壓器保護差動保護
電力系統是由發電、輸電、變電、配電和用電組成的統一整體。變電環節在電力系統中占據相當重要的地位，而變壓器是變電環節中重要的設備。變壓器正常運行與否關乎電能的供應質量，進而影響到我們的正常生活。此外，變壓器本身也是比較昂貴的電力設備，因此確保變壓器的正常運行顯得尤為重要。
當變壓器處于不正常運行狀態或故障狀態時，它的一些運行參數會發生相應變化，繼電保護裝置根據這些變化發出告警或跳閘信號，使得運行人員能夠及時發現和處理問題，確保變壓器的安全穩定運行。針對不同的故障需配置相應的保護，變壓器保護有很多種，例如差動保護、電流速斷保護、瓦斯保護、過流保護、過負荷保護等。
差動保護作為變壓器的主保護，能反映變壓器內部相間短路故障、高壓側單相接地短路及匝間層間短路故障，是由變壓器的一次和二次電流的數值和相位進行比較而構成的保護。
