架式負載租賃服務
1.假負載的類別
按電流形式不同可分為：交流假負載和直流假負載
2.假負載的作用
代替設備，模擬系統運行情況，進行系統的測試、驗收、實驗等工作。
3. 假負載的優勢
1）使用方便
a.可以根據需求，設計出適宜裝卸的樣式負載，以滿足各種使用場合；
b.假負載接通電源線后，上電即可使用，沒有繁瑣的操作。
2）加載靈活
a.可以根據需求，選擇單個假負載的大功率；
b.單個假負載上，有多路開關，將功率分開設定。使用時，可隨時加減，調節至任意負荷運行狀態；
c.可輕松調節至三相負載平衡，降低電能損耗。
3）瞬時掉電、上電無不良影響
由于假負載，是純電阻構成，所以不會產生諧波污染，也不會產生無功。
4）散熱功能良好
假負載有著良好的散熱設計，從風機到散熱窗，都遵循佳散熱理念。

500KW負載箱

隨著社會的進步，不間斷電源的應用越來越廣泛，數據中心、網絡機房、銀行、工業、通信、、航空航天、船舶、交通、科研院所等多個領域。
我公司生產的UPS電源測試系統，可對后備式、在線式、模塊式、逆變電源、穩壓電源進行測試，可以通過軟件控制自動完成UPS所有的電參數項目測試，具有UPS組靜態、動態、突加，突卸，125%過載等測試，數據實時采集、顯示、分析并能夠自動生成各種圖表、曲線和檢測報告的功能，系統滿足國標、船標、軍標、通信等行業測試標準。可更具客戶需求可配置手動型負載箱，智能型測試系統（匹配電腦測試臺）。
產品規格
功率范圍：50KW-1500KW
電壓范圍：AC380V-AC690V
功率因數：PF：0.8-1.0
頻????率：50Hz
防護等級：IP55
負載特性：阻性負載、感性負載、阻感一體負載；

主要技術參數
產品名稱 三相交流負載箱
型號 RT-L500KW ?
負載功率 500KW ?
測試電壓 AC380V ?
頻率 50Hz-60Hz ?
負載控制 手動面板控制或遠程計算機自動控制 ?
調節能力 功率段百分比加載或按照所需功率加載 ?
工作方式 連續工作； ?
工作電源 AC380V/50Hz/三相四線制 ?
功率因數 PF:0.8-1.0 ?
溫度環境 －10℃～+55℃ ?
冷卻方式 強制風冷 ?
儀表顯示 三相電流、三相電壓、頻率、功率 ?
負載保護 短路、過壓、過流、高溫、風量保護 ?
系統標準 滿足國標、船標、軍標、通信標準的測試 ?
外型尺寸 1700×1100×1600（L×W×H)mm； ?
重量 1000KG

電阻負載箱、電阻負載箱租賃

負載箱（也稱“LOADBANK”）是一種電源檢測設備，主要是對發電機、不間斷電源（ups）、電力傳輸設備進行負載檢測及維護，是發電機組與UPS不間斷電源周期性測試、維護保養工具設備。它的使用避免了備用機組或電源啟動或初次使用失敗造成的經濟損失，也為新機組帶載能力的檢測提供了科學依據。
電阻負載箱主要用于電力、電信等部門及生產廠家的在線大功率UPS、逆變器、開關電源及柴油發電機組的性能檢測、老化等場合。統一分段式功率投入，能耗式工作模式，強制風冷式散熱，大大了恒功率放電的可靠性；內部散熱元件采用干式電阻，強制風冷式散熱。用新功耗元件自主知識產權生產，具有功率密度高，無紅熱現象，過熱自動保護功能，在風機不轉的情況下，也不會發生過熱、燒損的情況，安全壽命長；整機采用模塊化設計，操作簡單，維護方便；可根據客戶要求測試電壓、電流等參數，為大功率交流電源設備提供了科學的檢測手段。
功能選擇：電阻/電感/電容式自動負載柜專為發電機組、UPS等大功率的交流電源設備的實驗、老化、電參數性能測試、維護而開發的新型模擬負載。我司生產負載箱,可模擬純阻性、感性、容性負載及混合負載的啟動特性、穩定特性、瞬態特性及輸出參數測試及工作過程。檢測交流電源在接入不同負載時的性能。功率投入統一采用優化分段式，以適應不同負載及不同功率因數的需要。

UPS不間斷電源測試流程：
測試UPS的主要目的是鑒定UPS的實際技術指標能否滿足使用要求。UPS的測試一般包括動態測試和穩態測試兩類。穩態測試是在空載、50％額定負載以及100％額定負載條件下，測試輸入、輸出端的各相電壓、線電壓、空載損耗、功率因數、效率、輸出電壓波形、失真度及輸出電壓的頻率等。動態測試一般是在負載突變(一般選擇負載由0％—100％和由100％-0％)時，測試UPS輸出電壓波形的變化，以檢驗UPS的動態特性和能量反饋通路。
動態測試
1.突加或突減負載測試
先用“電源擾動分析儀”測量空載、穩態時的相電壓與頻率，然后突加負載由0％至100％或突減負載由100％至0％，若UPS輸出瞬變電壓在-8％-+10％之間(可依具體機型的該項指標而定)，且在20ms內恢復到穩態，則此UPS該項指標合格；若UPS輸出瞬變電壓超出此范圍時，就會產生較大的浪涌電流，無論對負載還是對UPS本身都是極為不利的，則該種UPS就不宜選用。
2.轉換特性測試
此項主要測試由逆變器供電轉換到市電供電或由市電供電轉換到逆變器供電時的轉換特性。測試時需有存儲示波器和能模擬市電變化的調壓器。
轉換試驗要在100％負載下進行，特別是由市電轉換到UPS上時，相當于UPS的逆變器突然加載，輸出波形可能在1～2周期內有±10%的變化。切換時間就是負載的斷電時間。此項測試是檢測轉換時供電有無斷點，如有斷點，且斷點超過20ms就會造成信號丟失。在線式UPS一般不會有斷點，但其波形幅值會有瞬時變化，要求在半周期內消失。另外，因為UPS在市電正常時，逆變器工作頻率是跟蹤市電頻率的，一旦市電中斷，逆變器頻率完全由控制電路的本機振蕩器來控制，這一突然變化是隨機性的，它與市電中斷前的瞬間狀態和本機振蕩器的狀態有關，這種頻率控制的瞬態變化，可能造成輸出頻率變化達30％，很多負載無法適應這一變化。
穩態測試
所謂穩態測試是指設備進入“系統正常”狀態時的測試，一般可測波形、頻率和電壓。
1.波形
一般是在空載和滿載狀態時，觀測波形是否正常，用失真度測量儀，測量輸出電壓波形的失真度。在正常工作條件下，接電阻性負載，用失真度測量儀測量輸出電壓波形總諧波相對含量，應符合產品規定的要求，一般小于5％。

2.頻率
一般可用示波器觀測輸出電壓的頻率和用“電源擾動分析儀”進行測量。目前UPS的輸出電壓頻 率一般都能滿足要求。但當UPS的頻率電路，本機振蕩器不夠時，也有可能在市電頻率不穩定時，UPS輸出電壓的頻率也跟著變化。UPS輸出頻率的精度一般在與市電同步時，能達到±0．2％。

3.輸出電壓
UPS的輸出電壓可以通過以下方法進行測試判斷：
(1)當輸入電壓為額定電壓的90％，而輸出負載為100％或輸入電壓為額定電壓的110％，輸出負載為0時，其輸出電壓應保持在額定值±3％的范圍內。
(2)當輸入電壓為額定電壓的90％或110％時，輸出電壓一相為空載，另外兩相為100％額定負載或者兩相為空載，另一相為100％負載時，其輸出電壓應保持在額定值±3％的范圍內，其相位差應保持在4°范圍內。
要在不平衡負載情況下，使負載電壓的幅值和相位，保持在允許范圍內，逆變器的設計就做到每相都能單調整。在對每一相電壓的幅值和相位分別控制的情況下，可以做到三相負載電壓始終是對稱的。有的UPS不是每相都能單調整，所以，當接單相負載時，輸出電壓就會出現明顯的不平衡。對于這類UPS，就不能進行此種測試，使用時，也使三相負載盡量平衡。
另外，上述的不平衡負載一相為空載，另外兩相為額定負載或者兩相為空載，另一相為額定負載的條件較為嚴酷，有的機器是在不平衡負載為兩相為額定負載，另一相為70%的額定負載或者一相為額定負載，另兩相為70％的額定負載條件下來測試輸出電壓（各相電壓，線電壓）的穩壓精度和三相輸出不平衡度。
(3)當UPS逆變器的輸入直流電壓變化土15％，輸出負載為0％—100％變化時，其輸出電壓值應保 持在額定電壓值±3％范圍內。這一指標表面上與前面所述指標重復，但實際上它比前面的指標要求更高。這是因為控制系統的輸人信號在大范圍內變化時，表現出明顯的非線性特性，要使輸出電壓不超出允許范圍，對電路要求就更高了。
4.效率
UPS的效率可以通過測量UPS的輸出功率與輸入功率求得。UPS的效率主要決定于逆變器的設計。大多數UPS只有在50％—100％負載時才有比較高的效率，當低于50％負載時，其效率就急劇下降。廠家提供的效率指標也多是在額定直流電壓，額定負載(cosφ=0.8)條件下的效率。用戶選型時好選取效率與輸出功率的關系曲線和直流電壓變化±15％時的效率。
效率等于輸出有功功率比輸入有功功率再乘以100％，輸入功率不包含蓄電池的充電功率。測試是在正常條件下，負載為100％或50％的阻性負載情況下測量。從經濟角度講，機器的，可以節省電費，選用容量時，其裕量系數也可以減小些。
常規測試
1.過載測試
過載特性是用戶極為關心，也是衡量UPS電源的一項重要指標。過載測試主要是檢驗UPS整機的過載能力，即使運行中出現過負荷現象時，UPS也能維持一定時間而不損壞設備。過載試驗按設備指標測試，并且要在25℃以內的室溫下進行。
2.輸入電壓過壓、欠壓保護測試
按設備指標輸入電壓允許變化范圍進行測試，一般UPS允許輸入電壓變化±10％，當輸入電壓超過此范圍時應報警，并轉換到蓄電池供電，整流器自動關閉，當輸入電壓恢復到額定允許范圍內時，設備應自動恢復運行，即蓄電池自動解除，轉為由市電運行。在蓄電池自動投入和解除的過程中，UPS輸出電源波形應無變化。
注意，此項測試一定要接線正確，特別是相序接對。另外，有的UPS在市電超出+10％范圍時，只有報警，而無蓄電池自動投入的性能，只有當市電低于—10％范圍時，才有蓄電池自動投入的功能。而有的UPS則是在市電超出±10％范圍時，都有蓄電池自動投入的功能，測試時請注意這一點。

3.放電測試
放電測試主要是檢驗蓄電池的性能。放電試驗時，一是要記錄放電時間；二是要觀測放電時的輸出電壓波形及放電保護值；三是要檢查是否有“落后”電池。放電試驗前對蓄電池作連續24h的不間斷充電。

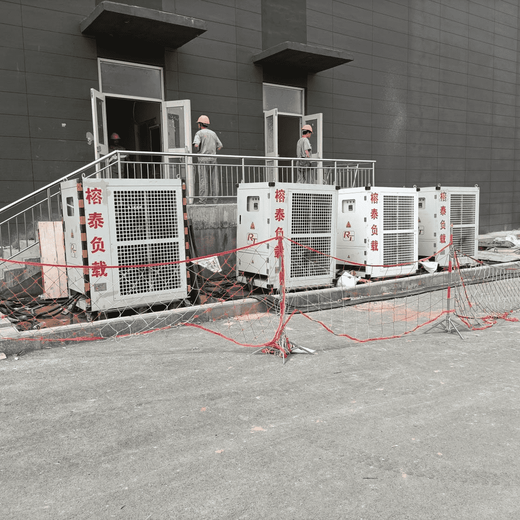

負載箱租賃

一、負載箱介紹：
1）負載箱是發電機組、UPS、蓄電池檢測設備；
2）負載箱特點：移動方便，操作簡單、可長時間使用；
3）負載箱參數：顯示三相電流、電壓、功率、頻率；
4）可滿足不同功率測試要求；功率范圍：1-50MW,
二、可提供負載箱測試服務：
1)?提供測試用負載箱。
2)?提供測試用電纜。
3)?提供負載箱進出場運輸、安裝；
4)?提供技術人員進行負載操作；
5)?出具測試報告；
6)?配合設備廠家完成調試工作；
負載箱性能特點簡介：
1、? 負載箱為可移動式，裝有腳輪，方便移動。
2、? 負載箱體積小、重量輕，便于運輸。
3、? 冷卻方式為：風扇冷卻，水平方向進排風。
4、? 操作簡便。可分擋加減負載或設定負載突加、突卸。

產品介紹
一 功率單元

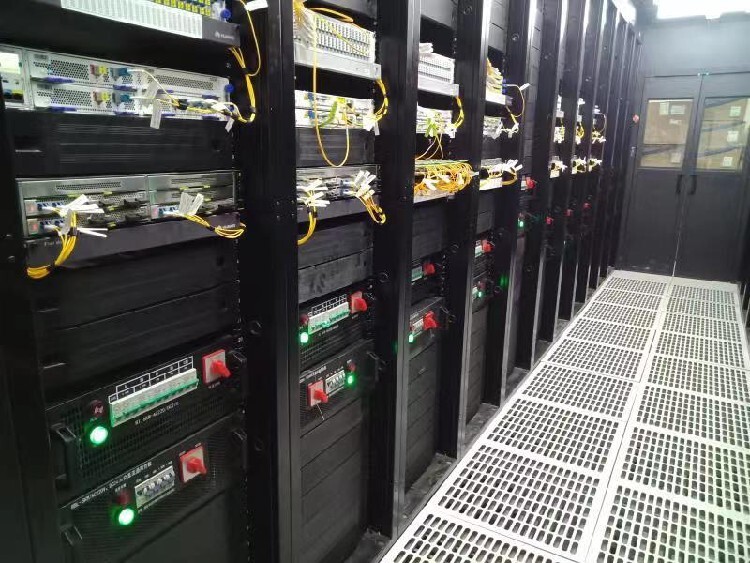

交直流負載箱使用U型管純阻性鎳鎘功耗元件，電阻熱密封安裝在合金管內，管外部帶絕緣散熱片，絕緣性好，其優點是熱溫度系數優良，長時間使用無紅熱現象，具有較好的一致性，功率因數可達到0.99以上；4U-6KW交直流機架式負載箱
優點：采用合金材質，耐高溫，功率因數高，一致性好； 本身帶有散熱繞片，且在其側面安裝大功率軸流風機，高溫長時間運行；
作為功率單元的負載部分，采用熱敏系數較低的鎳鉻合金，包裹在合金材質外的是防氧化填充層，并由不銹鋼套管組成，外部使用金屬繞片加大散熱面積，即使沒有散熱干燒運行48小時功率棒不會燒毀。
功率棒生產后，通常經過滿載24小時的處理，阻值穩定誤差小于±1%。同時為了使功率負載單元能長時間穩定使用，我們采取了小功率多組合方式。通過增加功率單元個數，減小因單位面積散熱高，延緩因老化阻值增高功率日益下降。

二 散熱單元
負載散熱系統完善：負載箱采用強制風冷式散熱，在負載部分的一側安裝2臺大功率軸流風機，大大降低了了負載設備運行中的溫度，設備可靠散熱。

三 機殼單元
負載箱的外殼采用冷扎鋼板制作，定型好，負載箱的使用壽命；外觀采用聚乙烯噴涂，室外放置防腐、防潮、防氧化、防煙霧腐蝕。
負載箱進風口和出風口安裝絲網，絲網孔徑不超過10mm，在通風的情況下提高了安全防護等級，機殼下方帶有接地螺栓。
四 連接線單元
負載設備內部采用高溫線纜連接，常溫使用規格的基礎上加大規格（200W及500W的檔位選用1.5mm2線纜，1500W檔位選用2.5mm2線纜），了負載設備在高溫狀態下長時間正常運行。

五 控制單元?
負載采用手動控制方式，配備5路微型斷路器，每路斷路器分別控制功率0.5kW、1.5kW、1kW、1kW、2kW；（其中0.5kW、1.5kW共用一個接口、1kW、1kW共用一個接口、2kW一個接口）。

六 負載輸入
機箱后面板；每臺機器共計3個輸入口，輸入接口為C14，3個接口立（標注：A路、B路、C路）；風機電源從其中一個固定接口獲取(A路，標注：A路供電)。

七 主要技術性能和參數
1.負載電壓：AC220V；DC270V
2.功率因數：1.0；
3.裝機容量：6kw；
