微型隔離器1572(C波段)nm GFF混合型

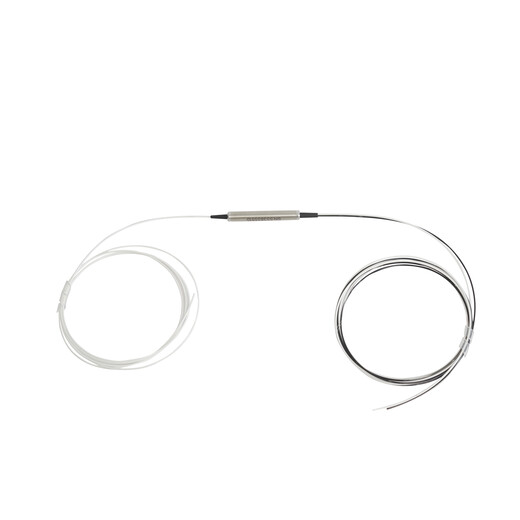

一、Function Diagram功能圖這是微型隔離器GFF混合型This is a mini Isolator GFF Hybrid

二、規格Specifications 1.環境條件Environment Conditions
Item參數Parameters符號Symbol小值Min.典型值Typ.大值Max.單位Units備注Note1.工作溫度 Operating TemperatureTop0
70°℃
2.存儲溫度 Storage TemperatureTstor-40
85°℃
3.工作相對濕度 Operating Relative HumidityRHop0
90%[1]4.存儲相對濕度 Storage Relative HumidityRHstor5
95%[1]
備注：不超過每公斤干燥空氣0.024公斤水的行業標準，在非冷凝條件下2.光學規格

Item參數Parameters符號Symbol小值Min.典型值Typ.大值Max.單位Units備注Note5.工作波長 Operation wavelengths1525~1572nm
6.附加損耗 Excessive Insertion LossILs
0.40.6dB[2]7.誤差函數 Error FunctionEF

0.3dB[2]8.隔離度@23℃ Isolation @23℃ISO25

dB
9.隔離度@Top Isolation @TopISO20

dB
10.回波損耗 Return LossRL50

dB
11.偏振相關損耗 Polarization Dependent LossPDL

0.15dB
12.偏振模色散 Polarization Mode DispersionPMD

0.15ps
13.光功率 Optical PowerPop

500mWG

備注：G:設計所有參考值不含連接器GFF曲線如下（GFF曲線可以根據客戶要求更改）
3.機械規格Mechanical Specifications（1） 規格Specifications


Item參數Parameters符號Symbol小值Min.典型值Typ.大值Max.單位Units備注Note14.光纖類型Fiber Type
G.657 A2

15.光纖長度Fiber Length
＞1m
16.光纖護套Fiber Jacket
250μm裸纖  250μm bare fiber

17.包裝尺寸Package Dimension
見下圖See belowmm
18.接口類型（所有端口）Connector Type (All ports)
無None

19.光纖顏色Fiber color 輸入Input
黑色Black

輸出Output
本色Natural
